Gambaran umum produk-produk drylin® E - "E" berarti elektrik

Pencarian produk dan perhitungan masa pakai drylin® E

Setelah memilih parameter aplikasi, pencari produk akan menampilkan gambaran umum meja linear dan motor yang sesuai. Pencari produk akan menghitung harga tiap-tiap sumbu linear serta beban motor dan perkiraan masa pakainya. Hanya dengan beberapa klik, Anda dapat mengonfigurasi linear axis lengkap mencakup motor, kabel penyuplai tenaga, dan komponen dudukan.


Perlihatkan ukuran penuh
Program pengiriman:
Kontrol motor D1

Sistem kontrol motor drylin® E D1

Sistem kontrol motor untuk semua motor igus®

Untuk berbagai tugas otomatisasi tanpa pemrograman. Untuk single axes atau robot linear ruangan dan DeltaRobot, server web terintegrasi untuk penginputan data / Tidak perlu menginstal perangkat lunak atau aplikasi baik untuk PC, tablet, atau smartphone. Motor stepper (ST), DC, dan EC dengan arus puncak hingga 21A dan input/output 48V, input analog, CANopen, ModbusTCP untuk disambungkan ke sistem kontrol induk seperti Siemens atau Beckhoff

Kontrol motor D3

Sistem kontrol motor drylin® E D3

Sistem kontrol motor untuk semua motor DC igus®

Otomatisasi mudah, langsung di sistem kontrol tanpa perangkat lunak dan PC. Pengoperasian dengan switch pembatas atau melalui konsumsi daya motor. Kontrol pengoperasian kiri/kanan dan kecepatan secara langsung pada housing. Dapat menggunakan switch/joystick eksternal. Berbagai mode pengoperasian, yakni tip operation dan continuous operation. Beragam rampa akselerasi yang dapat disesuaikan. Suplai daya melalui 24 V / 2,5 A.

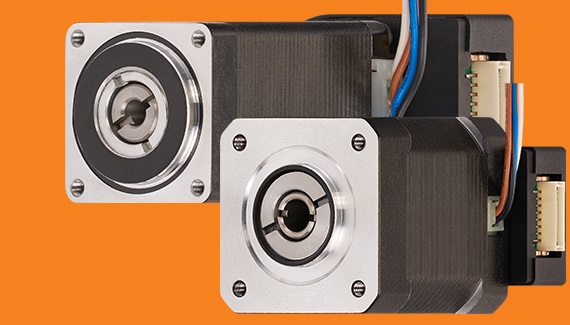

motor langkah NEMA17

drylin® E NEMA 17

Kecil namun bertenaga

Motor kecil ini mengesankan karena memiliki torsi yang baik dan kecepatan yang tinggi. Andal, bergerak cepat pada beban yang kecil.

motor langkah NEMA23

drylin® E NEMA 23

Ukuran motor stepper yang paling populer

Keunggulan utamanya adalah torsi dan kecepatan yang tinggi. Motor ini merupakan pilihan terbaik untuk sebagian besar aplikasi yang kisaran bebannya menengah.

motor langkah NEMA23XL

drylin® E NEMA 23XL

Motor bertenaga, ukuran sedang

Pengembangan lebih lanjut dari NEMA23 dngan torsi kurang lebih dua kali lipatnya. Ukuran dudukannya sama dengan NEMA23, sehingga dapat digunakan di muka dudukan yang sama.

motor langkah NEMA34

drylin® E NEMA 34

Ukuran besar, paket bertenaga

Aplikasi yang berbeban tinggi sebaiknya menggunakan tipe yang besar ini. Lingkungan kerja yang umum terjadi adalah superstruktur heavy-duty atau twin rail paralel.

Motor spindel drylin® E

drylin® E - motor spindel

Ini digunakan dalam solusi mandiri sesuai desain pelanggan di tempat pemasangan yang terbatas.

Motor DC - Berputar dengan mudahnya

drylin® E - motor DC

Gerakan linear sederhana dapat diimplementasikan oleh motor DC. Motor dapat ditenagai oleh baterai atau catu daya sederhana.

Motor enkoder drylin® E berstandar IP65/IP68

drylin® E - NEMA23 IP65 & IP68

Motor stepper dengan standar perlindungan IP65 (semprotan air) dan IP86 (direndam) sangat ideal untuk aplikasi di tempat basah.

drylin® E - gearbox untuk motor stepper

drylin® E - gearbox untuk motor stepper

Penyesuaian format heavy-duty atau pergerakan stroke dengan motor yang lebih kecil sekalipun.

Motor DC drylin® dilengkapi spline

Motor DC drylin® dilengkapi spline

Motor DC drylin® dilengkapi spline

Kit adapter drylin® E untuk motor servo

Kit adapter untuk motor servo

Kit adapter drylin® E untuk motor servo

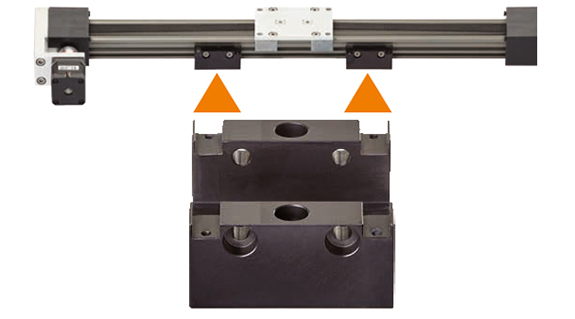

Aksesori drylin® E

Penyela, flensa motor, dan coupling karena kombinasi motor dan meja linear yang tepat.

Aksesori drylin® E

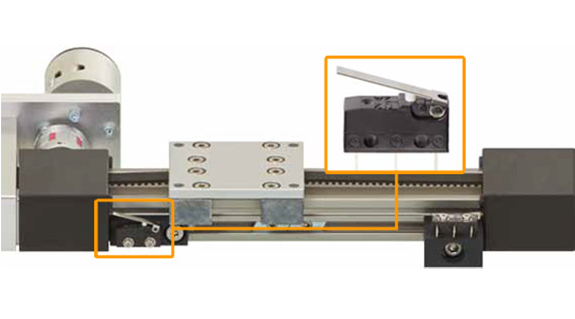

drylin® E - Switch ujung dan acuan

Switch ujung dan acuan yang cocok untuk sumbu linear drylin®

drylin® E - Switch ujung dan acuan

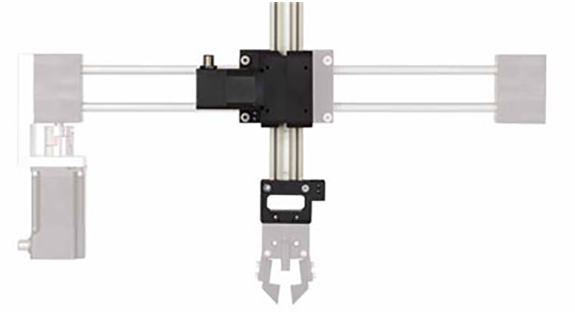

GRW-0630 - sangat dinamis pada beban kecil

Cantilever axis yang kecil dan ringan untuk aplikasi "pick & place" (ambil & taruh)

GRW-0630 - sangat dinamis pada beban kecil

Penggerak Gantri unit penggerak gantri drylin® E

Unit penggerak drylin® E untuk gantri - hemat tempat untuk struktur gantri

Penggerak Gantri unit penggerak gantri drylin® E

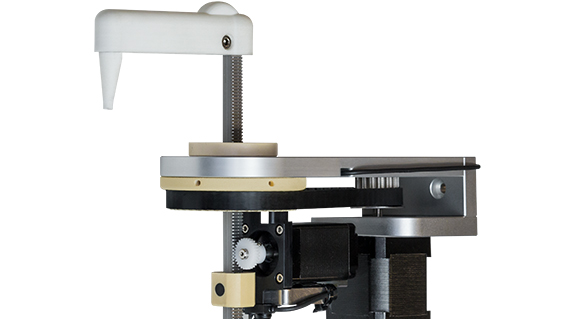

Stroke x2 for gantries ...

z axis with longer stroke for the lubrication-free drylin® boom arm axes

Stroke x2 for gantries ...

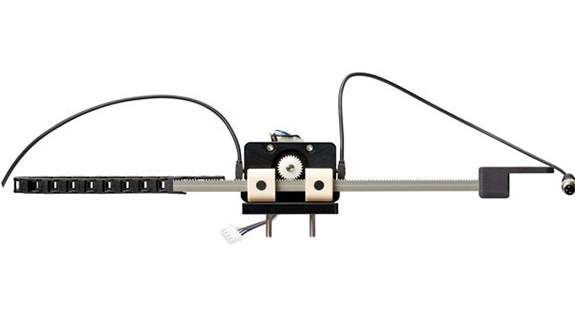

drylin® Q - gripper axis

drylin® Q - gripper axis, move components within confined spaces and at low weight

drylin® Q - gripper axis

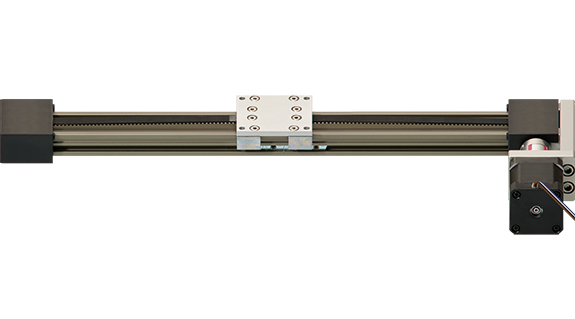

Sumbu linear elektrik drylin® E disertai motor

Sumbu linear elektrik drylin® E disertai motor

Sumbu linear elektrik drylin® E disertai motor

Jajaran produk gantri drylin® E

Gantri drylin® - Permukaan, baris, ruangan

Jajaran produk gantri drylin® E

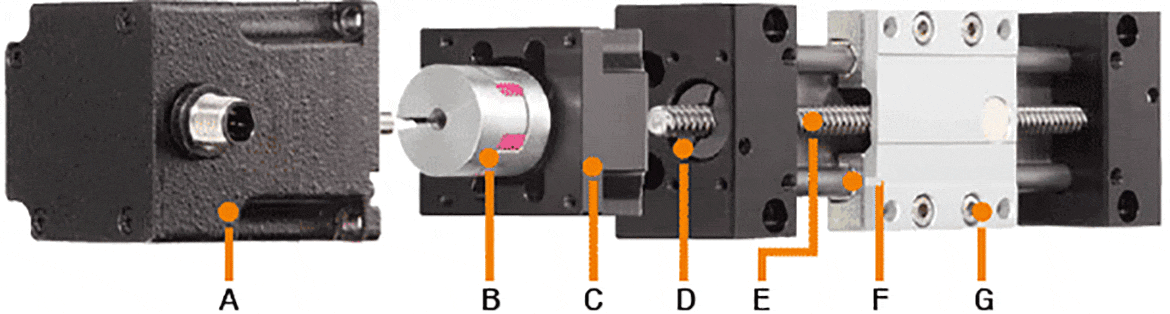

A = motor langkah igus®

Hemat biaya

Solusi bebas perawatan

Empat ukuran pemasangan

15 varian


B = Coupling capit
C = Flensa motor: untuk disambung ke motor stepper
D = Penyokong lead-screw bantalan peluru
E = Sabuk bergerigi, ulir trapezoid atau high-helix
F = Pembatas terbuat dari iglidur® J yang bebas perawatan
G = Sistem pemandu linear yang bebas pelumasan menggunakan bearing polimer

ukuran motor data motor sumbu yang dimungkinkan/disarankan
digerakkan oleh sabuk
spindel
NEMA17 Torsi penahan Mo[Nm]=0,5
dimensi flensa 42mm
ZLW-0630
ZLW-1040
SAW-0630
SAW-1040
SHT-12
SLW-1040
SLW-1080
NEMA23 Torsi penahan Mo[Nm]=2,0
dimensi flensa 56mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA23XL Torsi penahan Mo[Nm]=3,5
dimensi flensa 60mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA34 Torsi penahan Mo[Nm]=5,9
dimensi flensa 86mm
ZLW-1660 SHT-20
SLW-1660*
SLW-2080*

* = sesuai permintaan
