e-skin® tube bergelombang untuk cleanroom

Panduan kabel yang aman dan tahan abrasi pada cleanrooms

► Tahan terhadap abrasi
► Klasifikasi IPA ISO class 1
► Desain ringan dan modular
► Pengisian yang mudah dan fleksibel
► Mekanisme bukaan yang dapat ditutup kembali

Untuk menjaga ruangan bebas dari partikel, semua bagian mesin - juga pasokan energi - harus tahan abrasi. Dengan tube bergelombang e-skin, sistem dipasok dengan data, media, dan energi tanpa partikel yang tidak diinginkan mencemari udara.

Pemilihan produk

e-skin adalah tabung conduit bergelombang yang terdiri dari cangkang atas dan bawah yang membentuk penutup lengkap saat disambungkan. Mekanisme pembukaan yang sederhana dan dapat ditutup kembali dapat memudahkan perawatan dan pemeriksaan kabel yang terdapat pada e-skin. E-skin memiliki banyak keunggulan dibandingkan tabung conduit bergelombang konvensional dan tersedia dalam tiga versi berbeda:

e-skin SK | Untuk lintasan unsupported hingga 2,0m dan ruang pemasangan mulai dari 250mm

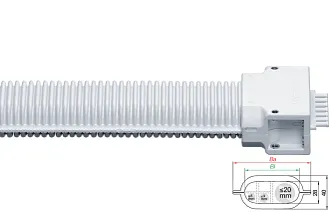

e-skin SK28

SK28

Tinggi bagian dalam hi: 28mm
Lebar bagian dalam Bi: 68mm
Radius tekukan R: 055 mm
Pitch: 112mm
Ke toko SK28
e-skin SK40

SK40

Tinggi bagian dalam hi: 38mm
Lebar bagian dalam Bi: 85mm
Radius tekukan R: 100mm
Pitch: 112mm
Ke toko SK40

e-skin SKS yang lembut| Untuk lintasan unsupported hingga 1,3m dan ruang pemasangan mulai dari 150mm

e-skin SKS20

SKS20

Tinggi bagian dalam hi: 28mm
Lebar bagian dalam Bi: 33mm
Radius tekukan R: 055mm
Pitch: 112mm
Ke toko SKS20
e-skin SKS28

SKS28

Tinggi bagian dalam hi: 68mm
Lebar bagian dalam Bi: 95mm
Radius tekukan R: 055mm
Pitch: 112mm
Ke toko SK2S8
e-skin SKS40

SKS40

Tinggi bagian dalam hi: 38mm
Lebar bagian dalam Bi: 85mm
Radius tekukan R: 100mm
Pitch: 112mm
Ke toko SKS40

e-skin Hybrid SKY | Untuk lintasan unsupported hingga 1,4m dan ruang pemasangan mulai dari 200mm

e-skin Hybrid SKY28

SKY28

Tinggi bagian dalam hi: 28mm
Lebar bagian dalam Bi: 68mm
Radius tekukan R: 055 mm
Pitch: 112mm
Ke toko SKY28
e-skin Hybrid SKY40

SKY40

Tinggi bagian dalam hi: 38mm
Lebar bagian dalam Bi: 85mm
Radius tekukan R: 100mm
Pitch: 112mm
Ke toko SKY40
e-skin tube bergelombang

Inovasi


Tube e-skin bergelombang tersedia dalam versi tertutup dan versi dengan ruang yang dapat dibuka secara terpisah. Fleksibilitas ini merupakan inovasi dan unik yang ada di pasaran selama ini. Lebih lanjut, e-skin memiliki kekakuan inheren yang cukup dan radius tekukan yang ditentukan (55 hingga 100mm).

Geometri oval memastikan stabilitas lateral. Unsupported lengths yang pendek dimungkinkan, bahkan di ruang instalasi kecil. Selang bergelombang konvensional tidak menawarkan kemungkinan ini. Selain itu, pasokan energinya sangat tenang. Tingkat kebisingannya hanya 29dB (A), 5dB (A) lebih rendah daripada kabel clean konvensional.


Mengapa tube bergelombang e-skin?


1. Cleanroom ISO class 1.
Hampir tidak ada keausan atau abrasi

2. Tube bergelombang dua bagian.
Terdiri dari cangkang atas dan bawah

3. Pemasangan melingkar.
Mounting bracket KMA, opsional dengan strain relief

4. 4. Desain berbentuk oval
Mencegah gerakan ke samping yang tidak disengaja

5. Tertutup sepenuhnya.
Perlindungan terhadap masuknya debu dan air

6. Mekanisme pembukaan yang dapat ditutup kembali.
Dapat dibuka dan ditutup seperti zipper

7. Pemisahan vertikal opsional.
Terdiri dari separator individual dan rak dengan lebar penuh

8. Meminimalkan abrasi
Dengan pemisahan bagian dalam terbaru dibuat dari bahan iglidur yang dioptimalkan untuk tribo, keausan dapat dikurangi hingga 80%.

 Ke e-skin SK | Ke e-skin soft SK | Ke e-skin Hybrid SKY


e-skin tube bergelombang
e-skin tube bergelombang

Klasifikasi IPA


Tube e-skin bergelombang disertifikasi sesuai dengan klasifikasi class ISO oleh IPA Fraunhofer Institute:
  • e-skin® SK SK28.068.02.1
  • e-skin® soft 0.SKS28.068.02.1
  • e-skin® hybrid SKY8.068.02.1
Diuji pada v=0,5m/s, 1m/s dan 2m/s semua dengan ISO Class 1
konfigurator pemisahan interior e-skin

Konfigurasi pemisahan interior untuk e-skin

Dengan konfigurator pemisahan interior untuk tube bergelombang e-skin, Anda dapat membuat varian pengisian hanya dalam beberapa detik dan mengkonfigurasi tube bergelombang e-skin lengkap dengan separasi interior dan mounting brackets.
  • Mudah dipasang
  • Penghindaran kesalahan pengisian karena panduan pengisian terintegrasi
  • Pembuatan otomatis daftar bagian dan gambar dengan dimensi
  • Mudah untuk mengajukan pertanyaan tentang hal ini dan memesan tube bergelombang lengkap dengan kabel chainflex dan pemisahan interior dalam konfigurasi yang diinginkan.
Konfigurasikan pemisahan interior sekarang
Wawasan tentang laboratorium cleanroom igus

Kualitas dari laboratorium cleanroom igus


Laboratorium cleanroom igus yang baru dibangun oleh Fraunhofer IPA untuk pengembangan cepat dari motion plastics bebas partikel yang sesuai untuk cleanroom yang mencapai kemurnian udara class 1 sesuai dengan ISO 14644-1.
Cari tahu selengkapnya
Uji ketahanan e-skin tube bergelombang

Tes berkelanjutan

E-skin telah dikembangkan secara khusus untuk aplikasi cleanroom. Di laboratorium, ia bertahan lebih dari 6,4 juta double strokes pada 3m/s dalam kondisi realistis.
Uji tekuk e-skin tube bergelombang

Uji tekukan

Uji tekukan standar menunjukkan betapa fleksibelnya e-skin soft tersebut. Itu hanya menekuk, bahkan di bawah beban yang akan memutus energy chains lainnya.

pengukuran suara e-skin tube bergelombang

Pengukuran tingkat kebisingan

Tes ini menunjukkan seberapa tenang 'e-skin' tube bergelombang dan kabel cleanroom 'e-skin flat'. Dibandingkan dengan kabel pita flat dari pesaing, tingkat kebisingan e-skin flat hanya 29dB (A).

e-skin tube bergelombang dibandingkan dengan produk cleanroom lainnya?

⬤⬤⬤⬤⬤ Paling cocok | ⬤ Agak kurang | ✔ Ya |X Tidak
 e-skin SK
tube bergelombang		e-skin SKS
tube bergelombang		e-skin SKY
tube bergelombang		CFCLEAN
e-skin flat &		Energy chain
E6/E6.1
 e-skin tube bergelombange-skin tube bergelombange-skin tube bergelombange-skin flatSeri E6
Class 1 menurut EN ISO 14644✔✔✔✔✔
Modularitas/prinsip modular ⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤⬤⬤⬤⬤⬤
Komponen yang dapat diganti satu per satu✔✔✔✔✔
Pengisian cepat, bisa dibuka⬤⬤⬤⬤⬤⬤⬤⬤⬤⬤⬤⬤⬤⬤⬤⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤
Pengiriman cepat⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤
Perawatan yang mudah⬤⬤⬤⬤⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤
Stok tersedia✔✔✔✔✔
Shortening individu✔✔✔✔✔
Dapat diperluas secara individualXXX✔✔
Tingkat produktivitas tinggi⬤⬤⬤⬤⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤⬤⬤⬤⭘⭘
Tidak ada jumlah minimum order✔✔✔✔✔
Hemat biaya⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤
Kesesuaian unsupported⬤⬤⬤⭘⭘⬤⬤⭘⭘⭘⬤⬤⭘⭘⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤
Untuk dinamika tinggi⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤
Hemat ruang⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤⬤⬤⬤⬤⭘
Berat isi⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⭘⭘⭘⬤⬤⬤⬤⬤
Garansi 36 bulan✔✔✔✔✔
Menghemat sumber daya✔✔✔✔✔
Semuanya dari satu sumber (chain, kabel, konektor)✔✔✔✔✔
Produk juga tersedia secara individual✔✔✔✔✔
Tidak bising dan rendah getaran⬤⬤⬤⬤⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤⬤⬤⬤⬤⭘
Perhitungan masa pakai secara onlineXXXX✔
Konfigurator pemisahan interior online✔✔✔X✔
Cocok untuk industriElectrical manufacturing
Industri 3C
Dispenser
Pemotong kaca
Industri semikonduktor
Produksi FPD
Mikroelektronika
AOI		Electrical manufacturing
Industri 3C
Dispenser
Pemotong kaca
Industri semikonduktor
Produksi FPD
Mikroelektronika
AOI		Electrical manufacturing
Industri 3C
Dispenser
Pemotong kaca
Industri semikonduktor
Produksi FPD
Mikroelektronika
AOI		Electrical manufacturing
Industri 3C
Bonding
Dispenser
Industri semikonduktor
Produksi FPD
Teknologi medis
Mikroelektronika
AOI		Electrical manufacturing
Industri semikonduktor
Produksi FPD
Mikroelektronika
Robot Panel
Pengemasan
Plotter
Teknologi obat
 Ke halaman produkKe halaman produkKe halaman produkKe halaman produkKe halaman produk

Contoh dunia nyata


Aksesoris



pembuka e-skin

pembuka e-skin

Dengan pembuka e-skin, cangkang atas dan bawah dari tabung bergelombang dapat dibuka dan ditutup dengan cepat dan mudah. Ini sudah termasuk dalam pembelian.

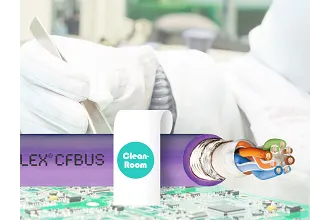

Kabel yang dapat digunakan pada cleanroom

Kabel yang dapat digunakan pada cleanroom

Tipe 918 dengan klasifikas cleanroom IPA Class 1. Tipe 166 dengan klasifikas cleanroom IPA Class 2. Diuji dan diinspeksi dengan garansi 36 bulan
Ke halaman kabel

Anda mungkin juga tertarik dengan ini



sistem panduan kabel e-skin® flat

sistem panduan kabel e-skin® flat

Sistem pemandu kabel datar e-skin flat dengan struktur stranded CFCLEAN untuk panduan kabel dalam tampilan dan manufaktur semikonduktor dan dalam produksi panel LCD/LED:

► Struktur modular dan ringkas
► Ganti kabel dengan cepat
► Cleanroom kompatibel menurut IPA ISO Class 1
► Keandalan yang tinggi karena struktur koordinasi stranded CFCLEAN
► Tersedia dari stok
Ke halaman produk
