drylin® T - Low-profile guide

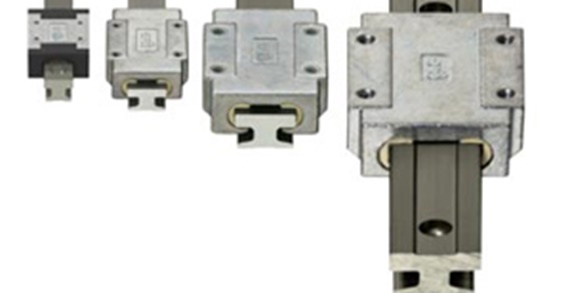

drylin® T low profile linear guide system

drylin® T low profile linear guide system - linear systems in compact design, four installation sizes, lubrication-free and maintenance-free

Maintenance-free, dry operation

Robust sliding carriage, not adjustable

Carriage body made of zinc

Wear resistant and interchangeable gliding elements made of iglidur® J (or iglidur® J200 for TW-04-07)

Hard-anodised aluminium rail

Low installation height

Corrosion-free

Hole pitches symmetrical C5 = C6

Dimensioned identical to low profile recirculating ball guide systems

drylin® T low profile linear guide as adjustable version, size 12

drylin® T low profile linear guide as adjustable version of size 12 in 8 levels

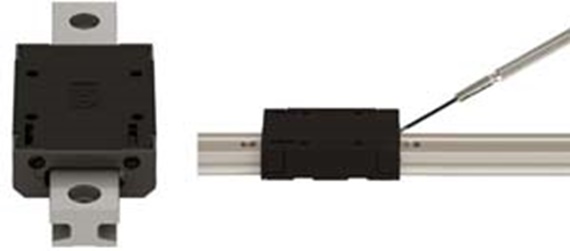

In size 12, the bearing clearance in miniature carriages TWE-04-12 can be easily adjusted with a screwdriver.

Adjustable bearing clearance

Lubricant- and maintance-free

High corrosion resistance through E-coating

Quiet running

Compact design

Ordering of a complete system

Configuration in few steps:

1. Selection of the installation size
2. Selection of the number of carriages per rail
3. Entry of the rail length in mm
4. Selection of the floating bearing option

Hint:

Detailed information can be found in the drawings and tables above, as well as in the below-mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.
1

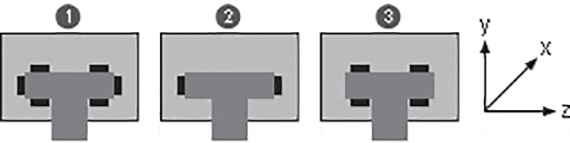

no floating bearing

2

Floating bearing in y-direction

3

Floating bearing in z-direction

drylin® T - Technical data
drylin® T - Design rules
drylin® T - System design

drylin® TK-04 – complete set

Step 1

Select the installation size of the carriage.

technical drawing
Installation size of the carriage:
Continue

T low profile guide rails

a [mm]:

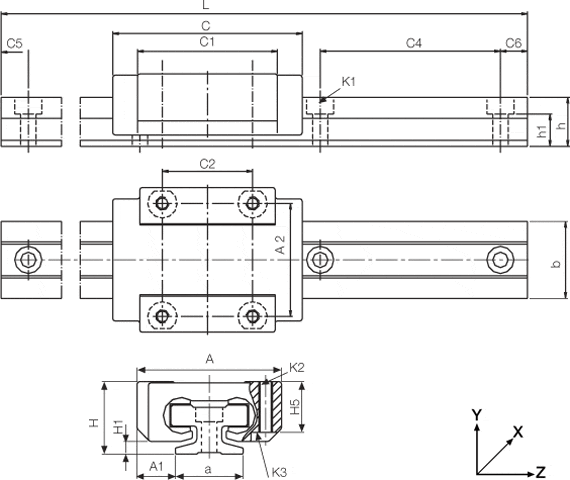

DryLin® T low-profile guide rails

Order no.   Weight L
max.		 a
-0,2		 b C4 C5
min.		 C5
max.		 C6
min.		 C6
max.		 h h1 K1* ly lz Wby Wbz Price / m
    [kg/m] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]       [mm4] [mm4] [mm3] [mm3]
Siap dikirim dalam 10 - 14 hari kerja TS-04-07-UNGEBOHRT 712.880 IDR Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja TS-04-09-UNGEBOHRT 735.000 IDR Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja TS-04-12-UNGEBOHRT 798.840 IDR Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja TS-04-15-UNGEBOHRT 857.640 IDR Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja TS-04-07 NEW 0,08 2000 7 8 15 5 12 5 12 5,5 3,7 M2 131 90 32 29 792.120 IDR Tambahkan ke keranjang belanja
siap dikirim dalam 24 jam dari gudang terdekat kami TS-04-09 0,11 2000 9 9,6 20 5 14,5 5 14,5 6,3 4,6 M2 252 169 52 49 816.480 IDR Tambahkan ke keranjang belanja
siap dikirim dalam 24 jam dari gudang terdekat kami TS-04-12 0,2 2000 12 13 25 5 17 5 17 8,6 5,9 M3 856 574 132 120 887.600 IDR Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja TS-04-15 0,33 3000 15 17 40 10 29,5 10 29,5 10,8 7 M3 2420 1410 285 239 952.840 IDR Tambahkan ke keranjang belanja
Selengkapnya tentang komponen yang dipilih:
3D-CAD 3D-CAD
Permintaan sampel Permintaan sampel
PDF PDF
Permintaan harga Permintaan harga
myCatalog myCatalog

*For screw DIN 912
For unbored rails please indicate "Unbored" in the remark.

T low profile carriage

H [mm]:

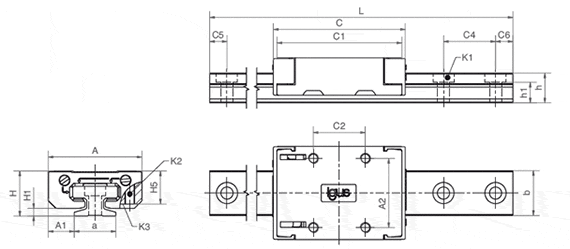

DryLin® T low-profile carriage

Order no.   Weight H
±0,2		 A
±0,2		 C
±0,3		 A1
±0,35		 A2 C1 C2 H1
±0,35		 H5 K2** Tightening
torque
max.		 K3*
    [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [Nm]
siap dikirim dalam 24 jam dari gudang terdekat kami TW-04-07 NEW 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 217.560 IDR Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja TW-04-07-LLZ 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 217.560 IDR Tambahkan ke keranjang belanja
siap dikirim dalam 24 jam dari gudang terdekat kami TW-04-09 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 286.720 IDR Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja TW-04-09-LLY 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 286.664 IDR Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja TW-04-09-LLZ 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 286.664 IDR Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja TW-04-12-LLY 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 349.048 IDR Tambahkan ke keranjang belanja
siap dikirim dalam 24 jam dari gudang terdekat kami TW-04-12-LLZ 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 349.048 IDR Tambahkan ke keranjang belanja
siap dikirim dalam 24 jam dari gudang terdekat kami TW-04-12 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 348.880 IDR Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja TW-04-15 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 430.640 IDR Tambahkan ke keranjang belanja
siap dikirim dalam 24 jam dari gudang terdekat kami TW-04-15-LLY 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 430.668 IDR Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja TW-04-15-LLZ 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 430.668 IDR Tambahkan ke keranjang belanja
Selengkapnya tentang komponen yang dipilih:
3D-CAD 3D-CAD
Permintaan sampel Permintaan sampel
PDF PDF
Permintaan harga Permintaan harga
myCatalog myCatalog

*For screw DIN 912
** Thread
LLy for a carriage with floating bearing in y-direction
LLz for a carriage with floating bearing in z-direction

Assembly instruction drylin® TWE
Assembly_DryLin_TWE_LowProfile_GB.pdf
siap dikirim dalam 24 jam dari gudang terdekat kami
Siap dikirim dalam 10 - 14 hari kerja
