Tabel drylin® SLW-XY yang siap dipasang

Pengiriman cepat, hemat biaya dan sesuai permintaan

Dengan modul linier, penyesuaian posisi yang tepat pada permukaan kerja dapat dilakukan. dengan tabel drylin® SLW-XY, sekarang ini menjadi lebih mudah. igus telah mengembangkan tabel XY yang siap dipasang yang sesuai untuk permukaan kerja yang Anda inginkan.
  • Hanya 1 unit untuk dua arah penyesuaian
  • Untuk permukaan kerja hingga 500mm x 500mm
  • Panjang stroke yang sama atau dikonfigurasi secara individu
  • Aksesoris akan dikirimkan pada waktu yang bersamaan
Meja SLW-XY tersedia dalam 4 ukuran Komponen dari sistem linier drylin® W digunakan sebagai pemandu linier.
Meja SLW-XY drylin E dari igus
Tingkatkan teknologi dengan igus® Tech up
  • Penyesuaian torsional stabil dalam dua arah
  • Opsi dengan panjang stroke atau panjang induvidual, mengunci sendiri yang dikarenakan adanya ulir trapesium
  • Pengoperasian yang cepat dan mulus dengan ulir high helix dryspin®
  • Penyesuaian jarak bebas dan pretensi (opsional)
Produk igus® yang hemat biaya Cost down
  • Upaya konstruksi berkurang berkat pengiriman modul linier tunggal yang siap dipasang untuk kedua setelan
  • Panduan linier dari sistem linier drylin® W.
  • Konfigurasi yang mudah melibatkan penjepit lead screw, posisi indikator dan roda tangannya
igus® akan menunjukkan cara kerjanya! Terbukti
  • Rasio area (tinggi instalasi/permukaan kerja) selalu ≤ 2
  • Diuji untuk permukaan kerja hingga 500mm x 500mm: ulir trapesium TR14x4 (SLW-XY-1660), beban aksial dinamis 500N, panjang stroke 200mm, laju umpan 0,4 m/menit, kecepatan 100rpm, masa pakai minimum 62.863 stroke ganda
Plastic to Oil - igus® berkelanjutan Sustainability
  • Memposisikan dalam dua arah dengan satu modul, bukan dua
  • Tanpa pelumasan, bersih, bebas perawatan
  • Pelajari lebih lanjut tentang topik keberlanjutan igus di: [Link pagenr = "23192" title = "Plastic2Oil"]
Meja drylin XY yang tanpa pelumas

Tanpa-pelumasan

Meja drylin XY yang tenang

Pengoperasian yang tenang

Meja drylin XY yang bebas korosi

Bebas korosi

Meja drylin XY untuk format yang disesuaikan

Format yang disesuaikan

Meja drylin XY tahan panas hingga 150°

Tahan suhu hingga +150 C

Meja drylin XY yang hemat biaya

Hemat biaya

Data dan dimensi teknis [mm]

No. Komponen Max. panjang
stroke [mm]
 A
-0.3
[mm]
 H

[mm]		 E1
±0.15
[mm]
 E2
±0.15
[mm]		 Dasar
panjang lx
[mm]		 Dasar
panjang ly
[mm]		 f

[mm]		 lt

[mm]
 tk
±0.1
[mm]		 ts

[mm]		 tg


 kt

[mm]
Siap dikirim dalam 10 - 14 hari kerja SLW-XY-0630 150 54 38 40 45 94 94 1,5 20 9 7 - 6
Siap dikirim dalam 10 - 14 hari kerja SLW-XY-0660 300 85 38 71 76 125 125 1,5 20 11 6,6 - 8
Siap dikirim dalam 10 - 14 hari kerja SLW-XY-1040 300 74 48 60 60 117 117 1,5 22 11 6,8 M8 6,4
Waktu pengiriman sesuai permintaan SLW-XY-1040-PL (1) 300 74 48 60 60 117 117 1,5 22 11 6,8 M8 6,4
Waktu pengiriman sesuai permintaan SLW-XY-1080 300 108 48 94 94 151 151 1,5 22 11 6,8 M8 6,4
Waktu pengiriman sesuai permintaan SLW-XY-1080-PL (1) 300 108 48 94 94 151 151 1,5 22 11 6,8 M8 6,4
Siap dikirim dalam 10 - 14 hari kerja SLW-XY-1660 400 104 72,5 84 86 154 154 1,5 25 15 9 - 8,6
Waktu pengiriman sesuai permintaan SLW-XY-2080 500 134 82 116 116 190 190 1,5 28 15 8,6 - 8,6
Selengkapnya tentang komponen yang dipilih:
3D-CAD 3D-CAD
Permintaan sampel Permintaan sampel
PDF PDF
Permintaan harga Permintaan harga
myCatalog myCatalog

(1) Preload

No. Komponen sg

 d
[mm]		 T

 l1
[mm]		 d1
standard
 d1
alternative
 l2
[mm]		 d2
standard
 d2
alternative
 ha1
[mm]
 ha2
[mm]		 W
ha2-ha1
[mm]
Siap dikirim dalam 10 - 14 hari kerja SLW-XY-0630 M4 5 M8 15 M8 M8 15 M8 9,5 28,5 18,4 atas permintaan Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja SLW-XY-0660 M4 5 15 Tr08x1.5 15 - 9,5 28,5 19 atas permintaan Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja SLW-XY-1040 M6 10 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 atas permintaan Tambahkan ke keranjang belanja
Waktu pengiriman sesuai permintaan SLW-XY-1040-PL (1) M6 10 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 atas permintaan Tambahkan ke keranjang belanja
Waktu pengiriman sesuai permintaan SLW-XY-1080 M6 10 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 atas permintaan Tambahkan ke keranjang belanja
Waktu pengiriman sesuai permintaan SLW-XY-1080-PL (1) M6 10 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 atas permintaan Tambahkan ke keranjang belanja
Siap dikirim dalam 10 - 14 hari kerja SLW-XY-1660 M8 16 M8 20 TR14x4 8h9 20 8h9 8h9 18,5 54 35,5 atas permintaan Tambahkan ke keranjang belanja
Waktu pengiriman sesuai permintaan SLW-XY-2080 M8 20 M8 26 12h9 26 12h9 23 59 36 atas permintaan Tambahkan ke keranjang belanja
Selengkapnya tentang komponen yang dipilih:
3D-CAD 3D-CAD
Permintaan sampel Permintaan sampel
PDF PDF
Permintaan harga Permintaan harga
myCatalog myCatalog

(1) Preload

Meja drylin SLW-XY dari igus

Kirim permintaan

Kirimkan pertanyaan ke ahli drylin kami
Kirim permintaan

Unduh katalog berita

Berita terbaru teknologi linear drylin 2020
Buka untuk mengunduh

Semua kabar berita drylin® 2020

Semua kabar berita drylin 2020
Ikhtisar berita terbaru drylin® 2020

Uji keunggulan sistem modul linier SLW

Sampel gratis di meja Anda

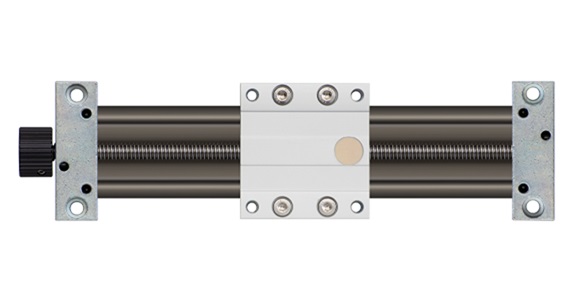

Unit linear SLW igus dengan penggerak lead screw didasarkan pada sistem modular linear W drylin serta polimer berkinerja tinggi dry-tech yang bebas perawatan dan berpelumas mandiri. Pelumasan dimasukkan ke dalam bahan bearing, yang mendukung sumbu linear dan modul linear cocok untuk kondisi operasi kering, yakni produk bebas perawatan selama seluruh masa pemakaiannya. Buktikan sendiri, silakan minta sampel gratis dari kami.

Minta sampel modul linier SLW secara gratis
Pesan sampel modul linier SLW
Siap dikirim dalam 10 - 14 hari kerja
Waktu pengiriman sesuai permintaan
