Otomatisasi yang hemat-biaya dengan robot cartesian dan robot delta bebas-perawatan

Robot linear drylin didasarkan pada teknologi linear dan penggerak bebas pelumasan dari igus. Sebagai produsen dan penyuplai semua sumbu, motor, energy chain, kabel dan selang yang dibutuhkan, igus menawarkan pengiriman kit robot linear yang dikonfigurasi sebelumnya dengan cepat dalam waktu 24 jam dan solusi kustom. Robot linear drylin dapat dengan mudah dikonfigurasi dan dirakit secara online serta dilakukan di lokasi oleh para ahli kami dalam cakupan konsultasi gratis.
Aplikasi umum untuk robot linear mencakup solusi pick-and-place, automasi pengukurang dan penguian, aplikasi penandaan, pos perakitan, mesin penyortiran, teknologi keamanan, teknologi laboratorium dan analitik, teknologi medis, penanganan, automasi dan pemosisian.

Sekilas keunggulannya:

Tahan terhadap kotoran & debu
Bebas perawatan
Ringan dan ringkas
Bebas korosi

Robot gantri

Penggerak: sabuk bergerigi/rack

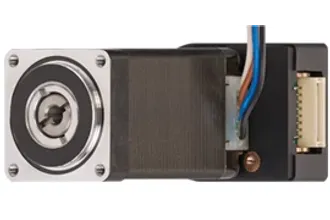

Motor: motor stepper NEMA
Robot jalur, robot linear low-profile atau robot linear ruangan
Dapat dikonfigurasi secara individual atau tersedia sebagai kit konstruksi dengan panjang stroke yang ditentukan dalam waktu 24 jam

Robot gantri

Robot delta

Sistem modular untuk perakitan sederhana atau telah dirakit sebelumnya
Ringan
Sumbu sabuk bergerigi dengan pelumasan mandiri
Siap dihubungkan dengan motor stepper dan sistem kontrol motor D1 dryve

Robot delta

Unit angkat/putar

Jauh lebih ringan karena berbaha polimer dan aluminium anodisasi keras
Siap dipasang dengan motor stepper NEMA11
Profil kotak dengan ruangan kosong untuk jalur suplai dan media
Desain modular

Unit angkat/putar

Melumasi sendiri

Semua dari satu sumber!

Mudah dipasang

Robot linear bebas perawatan di aplikasi pelanggan kami

Sistem robot linear yang disesuaikan untuk printer XXL-3D mobile

Dengan dukungan teknisi igus, Actual mengimplementasikan printer 3D mobil dalam format XXL. Ini digunakan untuk desain elemen fasad inovatif yang terbuat dari plastik biodegradable untuk pembangunan "Europe Building" Belanda di distrik laut Amsterdam. Di sini, sistem modular robot linear multi-sumbu igus digunakan: dalam proyek ini, robot linear ruangan digunakan, di mana sumbu-x dan sumbu-y telah ditangani oleh unit sabuk bergerigi drylin dan sumbu-z dengan sistem lead screw drylin/mur drylin.

Robot linear di XXL printer

Robot linear dalam mesin pengisian cairan biokimia

M2-Automation di Berlin, mengembangkan dan membuat perangkat untuk produksi sistem diagnostik dan persiapan sampel di bawah persyaratan kimia, kebersihan dan kemurnian yang tinggi. Untuk produksi sistem pengisian otomatis untuk cairan kimia dan biologis serta penyangga dalam tingkat picoliter dan nanoliter, perusahaan ini membutuhkan robot linear yang disesuaikan khusus untuk lingkungan laboratorium. Robot linear drylin memenuhi kriteria pilihan - ringan, desain ringkas, sepenuhnya tanpa pelumas, kecepatan tinggi, keakuratan pengaturan posisi dan rasio harga/kinerja yang baik menarik para pelanggan. Penggunaan bearing polymer di semua tempat dengan komponen bergerak membuat robot linear ruang bebas pelumasan dan karenanya menjadi bebas perawatan.

Robot linear modular dalam pabrik pengisian biokimia

Contoh-contoh aplikasi lainnya dengan robot linear

Di sini, Anda dapat menemukan solusi automasi lainnya yang telah diterapkan pelanggan kami menggunakan teknologi penggerak bebas pelumasan dan perawatan di area penanganan, pick-and-place dan pemosisian.

Contoh-contoh aplikasi teknologi penggerak drylin

Apa itu robot linear?

Robot linear adalah robot industri, yang terdiri dari kombinasi beberapa sumbu linear. Robot ini membantu menerapkan gerakan multi-dimensional dan digunakan untuk tugas pemosisian, automasi dan sebagai pos pengukuran. Robot linear tersedia dalam berbagai desain, termasuk robot jalur, robot linear low-profile dan robot linear ruangan.

Robot jalur digunakan dalam plane kerja vertikal, di mana sumbu linear dipasang pada lintasan carriage linear pada sumbu utama.
Robot linear low-profile atau robot linear permukaan didasarkan pada sistem sumbu linear yang dapat dipindahkan dalam arah XY.
Robot linear ruangan umumnya merupakan robot linear 3-sumbu dengan strok XYZ, di mana sumbu tambahan dapat digunakan.

Informasi selengkapnya tentang robot linear igus®

Apa itu robot delta?

Robot delta adalah robot industri dengan setidaknya tiga lengan, yang disambungkan ke dasar dengan sambungan universal atau, pada robot delta drylin, ke sumbu sabuk bergerigi. Bintang flens terhubung melalui spherical bearing dengan sumbu lengan yang bergerak dalam arah X, Y dan Z dengan sedemikian cara sehingga memungkinkan presisi tinggi. Lengan delta robot sangat ringan, yang mengurangi inersia dan memungkinkan kecepatan dan akselerasi tinggi dapat dicapai.

Tipe robot pick and place ini sering digunakan di pabrik untuk pengemasan dan perakitan.

Apa itu unit angkat/putar?

Unit angkat/putar adalah robot pick and place yang hemat ruang berdasarkan pada penggerak rack dengan profil aluminium terlapisi dan slewing ring dengan gerigi terintegrasi untuk menerima sabuk bergerigi. Didukung motor Nema, unit angkat/putar dapat melakukan gerakan pengangkatan dan pivot. Guide rod juga merupakan drive rod, di mana perangkat penanganan ini dapat bergerak ke dalam ruang instalasi yang sangat kecil.
Berkat desainnya yang ringkas, unit angkat/putar menawarkan kemungkinan aplikasi yang serbaguna dan fleksibel dalam penanganan komponen kecil.

Bidang aplikasi yang sering digunakan:

Teknologi pipetting
Teknologi laboratorium
Teknologi analisis
Teknologi medis

Karena unit angkat/putar drylin adalah perangkat handling modular, komponen individual dapat dipersan secara terpisah atau disesuaikan dengan kebutuhan individu. Sebagai pemegang benda kerja, gripper dengan bentuk apa pun dapat diintegrasikan.
