Kabel bus untuk energy chain

Solusi bus yang canggih untuk transfer data yang tinggi
Seiring dengan berkembangnya otomatisasi selama beberapa tahun terakhir, persyaratan transmisi data terus meningkat. Jarak yang dilalui data dari sensor ke unit evaluasi adalah koneksi 1:1 yang sederhana. Kabel data digunakan untuk menangani hal ini. Sekarang mereka digantikan, sedikit demi sedikit, dengan sistem bus, yang memungkinkan komunikasi yang lebih cepat dan lebih kompleks di dalam sistem. Hal ini membutuhkan kabel bus yang terkait, yang bagus dalam mentransmisikan sinyal digital dengan sisi-sisinya yang curam. Kabel-kabel ini, bisa dikatakan, adalah kabel data spesial yang dibuat secara khusus untuk kebutuhan sistem bus yang bersangkutan. Dalam kasus yang paling sederhana, ini mungkin berupa warna dan core/cross section atau sifat kapasitif atau induktif tertentu yang memungkinkan karakteristik impedansi gelombang yang diperlukan. Saat ini, kabel-kabel ini adalah dasar untuk sistem bus yang sudah dikenal seperti Profibus, Profinet dan CAN bus, tetapi juga USB dan CC-Link. Kami akan menunjukkan kepada Anda fitur-fitur yang memungkinkan transmisi data yang berfungsi secara terus-menerus di sini.

Beli kabel bus

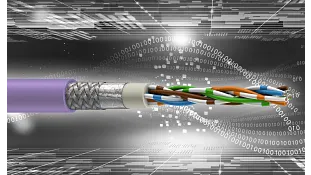

Ethernet

Ada banyak sistem bus berbasis Ethernet. Nama-nama merek yang terkenal termasuk Profinet, CC-Link IE, EtherCat dan Sercos. Semuanya didasarkan pada struktur yang telah digunakan selama bertahun-tahun di komputer mainframe dan PC. Ethernet dijelaskan dalam kategori yang mencakup frekuensi dan volume data yang mungkin dari 100 MBit/s hingga 10 GBit/s. Istilah CAT5, CAT5e atau bahkan CAT6A dan CAT7 sering digunakan secara langsung. Kabel ini terdiri dari dua atau empat pasang, yang dirancang dengan pair shield atau overall shield sesuai kebutuhan. Kami telah membuat matriks tinjauan umum yang memperhitungkan parameter mekanis serta parameter listrik yang baru saja dijelaskan.

chainflex® Ethernet

Di sini Anda berkesempatan untuk merasakan kabel bus CFBUS sebagai model virtual tiga dimensi

Rasakan sendiri CFBUS.045

Profinet

Profinet adalah salah satu kabel bus paling populer untuk digunakan dalam industri. Opsi kemampuan real-time dan konsep modular membuatnya sangat cocok untuk sebagian besar aplikasi. igus memiliki sembilan kualitas mekanis yang berbeda dari kabel Profinet, dari kabel PVC hingga kabel PUR hingga kabel untuk aplikasi luar biasa seperti yang melibatkan gerakan torsional atau yang membutuhkan kekuatan besar. Profinet sesuai dengan standar Industrial Ethernet, bersama sistem bus seperti Sercos, EtherCat dan CC-Link IE. igus adalah anggota organisasi pengguna Profinet dan memenuhi semua standar pasar yang disyaratkan.

chainflex® Profinet

SPE

Single Pair Ethernet (SPE), tambahan terbaru untuk kelompok sistem bus. Teknologi bus baru ini diperkenalkan pada tahun 2019 dan terus menaklukkan pasar sejak saat itu. Perkembangan baru ini menawarkan peluang baru untuk pasar IIoT yang berkembang pesat. Fitur khusus di sini adalah desain kabel yang baru, satu pasang tetapi masih dapat mengirimkan sinyal CAT5e. Bersama dengan asosiasi SPE, kami terus berupaya mengembangkan dan menstandarkan teknologi ini lebih lanjut. Lompatan teknologi ini menawarkan kemungkinan yang luar biasa, terutama untuk aplikasi dengan ruang instalasi yang kecil.

chainflex® Single Pair Ethernet

Profibus

Profibus adalah salah satu bus industri terpenting di zaman kita. Ini dikembangkan pada tahun 1990-an dan dengan cepat menjadi tolok ukur untuk keandalan dan volume data yang tinggi. Organisasi Pengguna Profinet (PNO) bertanggung jawab atas pengembangan teknis dan koordinasi berbagai perusahaan anggota, seperti igus®. Kabel dengan inti dengan busa berwarna merah dan hijau ini sangat mencolok. Di igus® Anda dapat memperoleh kabel chainflex® Profinet dalam versi PVC, PUR dan TPE untuk setiap aplikasi e-chain® yang bergerak.

chainflex® Profibus

CAN-Bus

Bus CAN adalah bus yang sangat kuat yang dicirikan oleh protokol jaringan yang tidak sensitif. Bus ini berawal dari industri otomotif dan sekarang juga sering ditemukan dalam sistem industri. Hal yang istimewa tentang kabel bus ini adalah tersedia dengan penampang yang berbeda tergantung pada kebutuhan dan digunakan untuk aplikasi yang berbeda dengan satu atau dua pasang. Seperti halnya sistem bus lainnya, chainflex® juga menawarkan kabel untuk linear chains dan torsi.

chainflex® CAN bus

Kabel bus lainnya

Kabel bus digunakan dalam berbagai aplikasi, dengan industri yang sering memanfaatkan sistem bus dari sektor IT atau konsumen. Salah satu contohnya adalah USB 2.0 atau USB 3.0, yang sangat mencolok dengan konektornya yang khas dan sering ditemukan di kamera industri. Situasinya mirip dengan DVI, yang merupakan antarmuka monitor yang khas. chainflex® juga menawarkan solusi untuk kabel bus ini. Beberapa aplikasi memerlukan sistem bus yang menonjol seperti Interbus atau Device Net, yang termasuk dalam keluarga kabel bus CFBUS. Namun, pada titik ini, kabel bus ASI yang menarik perhatian harus disebutkan, yang menarik perhatian dalam instalasi apa pun dengan warna kuning dan bentuk sudutnya.

Mengapa kabel bus merupakan kabel data khusus?

Fungsi kabel bus dengan transmisi sinyal rendah energi mirip dengan fungsi kabel data. Oleh karena itu, yang penting bukanlah aliran arus yang tinggi, tetapi transmisi sinyal jangka panjang yang baik. Perbedaannya dengan kabel data terletak pada struktur kelistrikan, yang secara tepat disesuaikan dengan sistem bus. Hal ini mempengaruhi nilai listrik pada tingkat yang sama dengan konstruksi mekanis: cross section dari core dan warna kabel. Kabel bus adalah kabel data khusus, bisa dikatakan demikian

Pilih kabel bus dan dapatkan sampel uji gratis

Kiat ahli

Kabel bus bergerak - Apa yang berbeda?
Desain untuk kabel bus akan berfokus pada transmisi data yang baik. Transmisi data bergantung pada pengaturan komponen seperti shielding dan cores, yang menentukan kualitas transmisi, karena keduanya merupakan dasar dari nilai kapasitif kabel. Posisi berubah selama pergerakan, yang pada gilirannya mengubah kualitas transmisi data. Desain khusus memastikan sifat transmisi data yang selalu baik. Apakah transmisi data berkualitas tinggi yang berkelanjutan penting bagi Anda, atau apakah Anda mengalami kesulitan dalam bidang ini? Kami akan dengan senang hati berbicara dengan Anda. Kirimkan saja email kepada kami.

Anda dapat mengetahui lebih lanjut tentang kabel kami di chainflex® Wiki

Postingan blog kami mengenai topik tersebut

Kabel bus dalam jarak lintasan yang panjang

Kabel bus untuk lintasan jauh dan alternatifnya

Dalam lintasan jauh, produk kami harus secara permanen menahan beban berat. Karena segera setelah kita berbicara tentang lintasan jauh, pertanyaan tentang panjang transmisi maksimum sering muncul, misalnya dalam kasus kabel bus.

Dalam posting blog kami, kami menjelaskan topik ini dan menunjukkan kemungkinan yang terkait dengannya.
