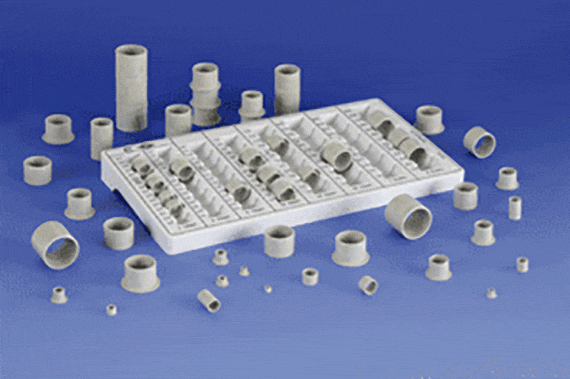

iglidur® HLW - Low-cost material for high temperature- and media resistance

New in standard range

iglidur® HLW is conceptualised for high volumes and is suitable for high temperatures with a good media resistance

Cost-effective

Suitable for under water use

Continuous use up to 200°C

High media resistance

	iglidur® HLW material data
	Density	1.71 g/cm³
	Colour	Grey
	Max. moisture absorption at 23 °C and 50% r.h.	0.1 % weight
	Max. water absorption	0.3 % weight
	Max. long-term application temperature	200°C
	Max. short-term application temperature	240°C
	Lower application temperature	-40°C
	Flexural modulus	11,000 MPa
	Max. surface pressure	89 MPa
	Surface resistance^*	>10²Ω

*The good conductivity of this plastic material under certain circumstances can favour the generation of corrosion on the metallic contact components.

Product range:

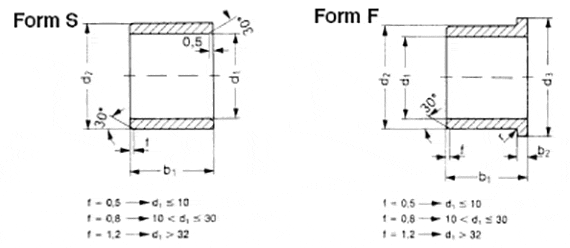

iglidur® HLW, Form S (metric)

Part No.:

Shaft diameter d1 [mm]:
Outer diameter d2 [mm]:
Bearing width b1 [mm]:

Part No.	d1	Tolerance		d2	b1
		pressed in H7
	[mm]	Min.	max.	[mm]	[mm]
HLWSM-0405-04 ⁽¹⁾	4	+0,010		5	4	atas permintaan
HLWSM-0405-06 ⁽¹⁾	4	+0,010		5	6	atas permintaan
HLWSM-0507-05 ⁽¹⁾	5	+0,010		7	5	atas permintaan
HLWSM-0507-10 ⁽¹⁾	5	+0,010		7	10	atas permintaan
HLWSM-0608-06 ⁽¹⁾	6	+0,010		8	6	atas permintaan
HLWSM-0608-08 ⁽¹⁾	6	+0,013		8	8	atas permintaan
HLWSM-0608-10 ⁽¹⁾	6	+0,010		8	10	atas permintaan
HLWSM-0810-08 ⁽¹⁾	8	+0,013		10	8	atas permintaan
HLWSM-0810-10 ⁽¹⁾	8	+0,013		10	10	atas permintaan
HLWSM-0810-12 ⁽¹⁾	8	+0,013		10	12	atas permintaan
HLWSM-1012-08 ⁽¹⁾	10	+0,016		12	8	atas permintaan
HLWSM-1012-10 ⁽¹⁾	10	+0,016		12	10	atas permintaan
HLWSM-1012-12 ⁽¹⁾	10	+0,016		12	12	atas permintaan
HLWSM-1012-15 ⁽¹⁾	10	+0,016		12	15	atas permintaan
HLWSM-1012-20 ⁽¹⁾	10	+0,016		12	20	atas permintaan
HLWSM-1214-10 ⁽¹⁾	12	+0,016		14	10	atas permintaan
HLWSM-1214-12 ⁽¹⁾	12	+0,016		14	12	atas permintaan
HLWSM-1214-15 ⁽¹⁾	12	+0,016		14	15	atas permintaan
HLWSM-1214-20 ⁽¹⁾	12	+0,016		14	20	atas permintaan
HLWSM-1315-10 ⁽¹⁾	13	+0,016		15	10	atas permintaan
HLWSM-1315-20 ⁽¹⁾	13	+0,016		15	20	atas permintaan
HLWSM-1416-15 ⁽¹⁾	14	+0,016		16	15	atas permintaan
HLWSM-1416-20 ⁽¹⁾	14	+0,016		16	20	atas permintaan
HLWSM-1416-25 ⁽¹⁾	14	+0,016		16	25	atas permintaan
HLWSM-1517-15 ⁽¹⁾	15	+0,016		17	15	atas permintaan
HLWSM-1517-20 ⁽¹⁾	15	+0,016		17	20	atas permintaan
HLWSM-1517-25 ⁽¹⁾	15	+0,016		17	25	atas permintaan
HLWSM-1618-15 ⁽¹⁾	16	+0,016		18	15	atas permintaan
HLWSM-1618-20 ⁽¹⁾	16	+0,016		18	20	atas permintaan
HLWSM-1618-25 ⁽¹⁾	16	+0,016		18	25	atas permintaan
HLWSM-1820-15 ⁽¹⁾	18	+0,020		20	15	atas permintaan
HLWSM-1820-20 ⁽¹⁾	18	+0,020		20	20	atas permintaan
HLWSM-1820-25 ⁽¹⁾	18	+0,020		20	25	atas permintaan
HLWSM-2023-10 ⁽¹⁾	20	+0,020		23	10	atas permintaan
HLWSM-2023-15 ⁽¹⁾	20	+0,020		23	15	atas permintaan
HLWSM-2023-20 ⁽¹⁾	20	+0,020		23	20	atas permintaan
HLWSM-2023-25 ⁽¹⁾	20	+0,020		23	25	atas permintaan
HLWSM-2023-30 ⁽¹⁾	20	+0,020		23	30	atas permintaan
HLWSM-2225-15 ⁽¹⁾	22	+0,020		25	15	atas permintaan
HLWSM-2225-20 ⁽¹⁾	22	+0,020		25	20	atas permintaan
HLWSM-2225-25 ⁽¹⁾	22	+0,020		25	25	atas permintaan
HLWSM-2225-30 ⁽¹⁾	22	+0,020		25	30	atas permintaan
HLWSM-2427-15 ⁽¹⁾	24	+0,020		27	15	atas permintaan
HLWSM-2427-20 ⁽¹⁾	24	+0,020		27	20	atas permintaan
HLWSM-2427-25 ⁽¹⁾	24	+0,020		27	25	atas permintaan
HLWSM-2427-30 ⁽¹⁾	24	+0,020		27	30	atas permintaan
HLWSM-2528-15 ⁽¹⁾	25	+0,020		28	15	atas permintaan
HLWSM-2528-20 ⁽¹⁾	25	+0,020		28	20	atas permintaan
HLWSM-2528-25 ⁽¹⁾	25	+0,020		28	25	atas permintaan
HLWSM-2528-30 ⁽¹⁾	25	+0,020		28	30	atas permintaan
HLWSM-2832-20 ⁽¹⁾	28	+0,020		32	20	atas permintaan
HLWSM-2832-25 ⁽¹⁾	28	+0,020		32	25	atas permintaan
HLWSM-2832-30 ⁽¹⁾	28	+0,020		32	30	atas permintaan
HLWSM-3034-20 ⁽¹⁾	30	+0,025		34	20	atas permintaan
HLWSM-3034-25 ⁽¹⁾	30	+0,025		34	25	atas permintaan
HLWSM-3034-30 ⁽¹⁾	30	+0,025		34	30	atas permintaan
HLWSM-3034-40 ⁽¹⁾	30	+0,025		34	40	atas permintaan
HLWSM-3236-20 ⁽¹⁾	32	+0,025		36	20	atas permintaan
HLWSM-3236-30 ⁽¹⁾	32	+0,025		36	30	atas permintaan
HLWSM-3236-40 ⁽¹⁾	32	+0,025		36	40	atas permintaan
HLWSM-3539-20 ⁽¹⁾	35	+0,025		39	20	atas permintaan
HLWSM-3539-30 ⁽¹⁾	35	+0,025		39	30	atas permintaan
HLWSM-3539-40 ⁽¹⁾	35	+0,025		39	40	atas permintaan
HLWSM-3539-50 ⁽¹⁾	35	+0,025		39	50	atas permintaan
HLWSM-4044-20 ⁽¹⁾	40	+0,025		44	20	atas permintaan
HLWSM-4044-30 ⁽¹⁾	40	+0,025		44	30	atas permintaan
HLWSM-4044-40 ⁽¹⁾	40	+0,025		44	40	atas permintaan
HLWSM-4044-50 ⁽¹⁾	40	+0,025		44	50	atas permintaan
HLWSM-4550-20 ⁽¹⁾	45	+0,025		50	20	atas permintaan
HLWSM-4550-30 ⁽¹⁾	45	+0,025		50	30	atas permintaan
HLWSM-4550-40 ⁽¹⁾	45	+0,025		50	40	atas permintaan
HLWSM-4550-50 ⁽¹⁾	45	+0,025		50	50	atas permintaan
HLWSM-5055-20 ⁽¹⁾	50	+0,030		55	20	atas permintaan
HLWSM-5055-30 ⁽¹⁾	50	+0,025		55	30	atas permintaan
HLWSM-5055-40 ⁽¹⁾	50	+0,025		55	40	atas permintaan
HLWSM-5055-50 ⁽¹⁾	50	+0,025		55	50	atas permintaan
HLWSM-5055-60 ⁽¹⁾	50	+0,025		55	60	atas permintaan

Selengkapnya tentang komponen yang dipilih:

3D-CAD

Permintaan sampel

Permintaan harga

myCatalog

(1) The specified d1 tolerance adjusts itself after the force fitting. Test method

iglidur® HLW, Form F (metric)

Shaft diameter d1 [mm]:
Outer diameter d2 [mm]:
Flange diameter d3 [mm]:
Bearing width b1 [mm]:
Flange thickness b2 [mm]:

Part No.	d1	Tolerance		d2	d3	b1	b2
		pressed in H7
	[mm]	Min.	max.	[mm]	[mm]	[mm]	[mm]
HLWFM-0608-04 ⁽¹⁾	6	+0,013		8	12	4	1	atas permintaan
HLWFM-0608-08 ⁽¹⁾	6	+0,013		8	12	8	1	atas permintaan
HLWFM-0810-05 ⁽¹⁾	8	+0,013		10	15	5	1	atas permintaan
HLWFM-0810-07 ⁽¹⁾	8	+0,013		10	15	7	1	atas permintaan
HLWFM-0810-09 ⁽¹⁾	8	+0,013		10	15	9	1	atas permintaan
HLWFM-1012-07 ⁽¹⁾	10	+0,016		12	18	7	1	atas permintaan
HLWFM-1012-09 ⁽¹⁾	10	+0,016		12	18	9	1	atas permintaan
HLWFM-1012-12 ⁽¹⁾	10	+0,016		12	18	12	1	atas permintaan
HLWFM-1012-17 ⁽¹⁾	10	+0,016		12	18	17	1	atas permintaan
HLWFM-1214-07 ⁽¹⁾	12	+0,016		14	20	7	1	atas permintaan
HLWFM-1214-09 ⁽¹⁾	12	+0,016		14	20	9	1	atas permintaan
HLWFM-1214-12 ⁽¹⁾	12	+0,016		14	20	12	1	atas permintaan
HLWFM-1214-17 ⁽¹⁾	12	+0,016		14	20	17	1	atas permintaan
HLWFM-1416-12 ⁽¹⁾	14	+0,016		16	22	12	1	atas permintaan
HLWFM-1416-17 ⁽¹⁾	14	+0,016		16	22	17	1	atas permintaan
HLWFM-1517-09 ⁽¹⁾	15	+0,016		17	23	9	1	atas permintaan
HLWFM-1517-12 ⁽¹⁾	15	+0,016		17	23	12	1	atas permintaan
HLWFM-1517-17 ⁽¹⁾	15	+0,016		17	23	17	1	atas permintaan
HLWFM-1618-12 ⁽¹⁾	16	+0,016		18	24	12	1	atas permintaan
HLWFM-1618-17 ⁽¹⁾	16	+0,016		18	24	17	1	atas permintaan
HLWFM-1820-12 ⁽¹⁾	18	+0,020		20	26	12	1	atas permintaan
HLWFM-1820-17 ⁽¹⁾	18	+0,020		20	26	17	1	atas permintaan
HLWFM-1820-22 ⁽¹⁾	18	+0,020		20	26	22	1	atas permintaan
HLWFM-2023-11 ⁽¹⁾	20	+0,020		23	30	11	1,5	atas permintaan
HLWFM-2023-16 ⁽¹⁾	20	+0,020		23	30	16	1,5	atas permintaan
HLWFM-2023-21 ⁽¹⁾	20	+0,020		23	30	21	1,5	atas permintaan
HLWFM-2528-11 ⁽¹⁾	25	+0,020		28	35	11	1,5	atas permintaan
HLWFM-2528-16 ⁽¹⁾	25	+0,020		28	35	16	1,5	atas permintaan
HLWFM-2528-21 ⁽¹⁾	25	+0,020		28	35	21	1,5	atas permintaan
HLWFM-3034-16 ⁽¹⁾	30	+0,025		34	42	16	2	atas permintaan
HLWFM-3034-26 ⁽¹⁾	30	+0,025		34	42	26	2	atas permintaan
HLWFM-3539-16 ⁽¹⁾	35	+0,025		39	47	16	2	atas permintaan
HLWFM-3539-26 ⁽¹⁾	35	+0,025		39	47	26	2	atas permintaan
HLWFM-4044-30 ⁽¹⁾	40	+0,025		44	52	30	2	atas permintaan
HLWFM-4044-40 ⁽¹⁾	40	+0,025		44	52	40	2	atas permintaan
HLWFM-4550-50 ⁽¹⁾	45	+0,025		50	58	50	2	atas permintaan

Selengkapnya tentang komponen yang dipilih:

3D-CAD

Permintaan sampel

Permintaan harga

myCatalog

(1) The specified d1 tolerance adjusts itself after the force fitting. Test method

More information:

Siap dikirim dalam 10 - 14 hari kerja

Waktu pengiriman sesuai permintaan
