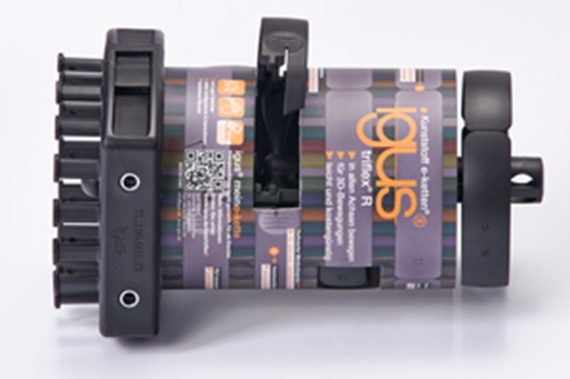

  3. Sampel energy chain
  4. triflex® TRL/TRLF

igus® System triflex® R "light" - mengontrol gerak di semua sumbu

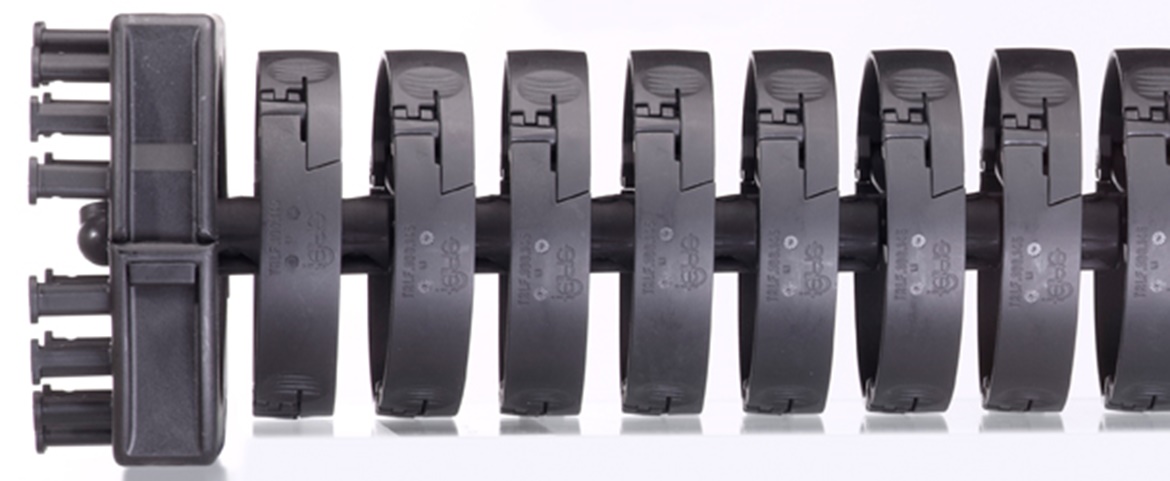

triflex® R "light" - chain 3 sumbu untuk aplikasi robotik dan non-robot

Desain ringan - mudah dipasang, modular, harga murah, dan masa pakai yang panjang
triflex® R - gambaran produk

1... "mudah" mengunci

Pengisian kabel dan selang secepat kilat berkat mekanisme "easy"

… Diisi dengan cepat, mudah, harga murah

Rincian prinsip kerja

Kunci ganda

mekanisme pembukaan "easy"

Kabel dan selang cukup ditekan ke dalam the chain menggunakan ibu jari Anda. Ini memotong waktu perakitan hingga 80%.

igus® teruji

pengujian tarik

Mengurangi waktu perakitan dan memangkas waktu hingga 80%

Waktu perakitan: Penyisipan 2 kabel Ø 6 dan 10 mm (kami dengan senang hati akan memberi Anda perincian tentang ini dan banyak pengujian lainnya)

Contoh aplikasi

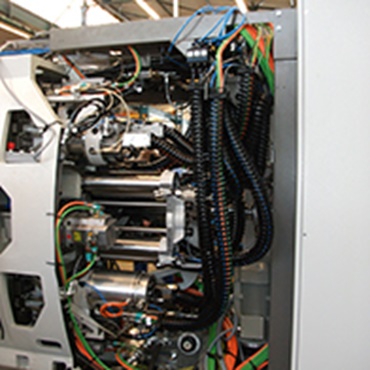

Mesin bubut multi-spindel CNC

Sejumlah triflex® R e-chains® pada mesin bubut multi-spindel CNC. Merakit kabel yang cepat karena mekanisme "easy"

2... Penyerapan kekuatan tarik yang tinggi karena mekanisme trailer

… Karena mekanisme trailer khusus, triflex® R dapat menyerap kekuatan tarik tinggi - mirip dengan kopling trailer

Rincian prinsip kerja

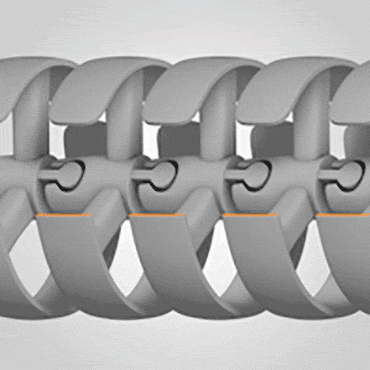

Prinsip trailer

Prinsip trailer

Karena mekanisme trailer khusus, triflex® R dapat menyerap kekuatan tarik yang tinggi.

igus® teruji

pengujian tarik

Uji 3602: uji kekuatan tarik

Uji kekuatan tarik dengan TRE.100.145 di lab igus®: kekuatan tarik sebesar 3846 N

Contoh aplikasi

Robot pengelasan

Akselerasi tinggi dan perubahan arah adalah tipikal untuk gerakan robot. Links tetap menyatu berkat mekanisme trailer igus®.

3... Radius tekukan minimum yang ditentukan

...untuk maks. masa pakai kabel
...mencegah terjepitnya dari media selang

Rincian prinsip kerja

Kunci ganda

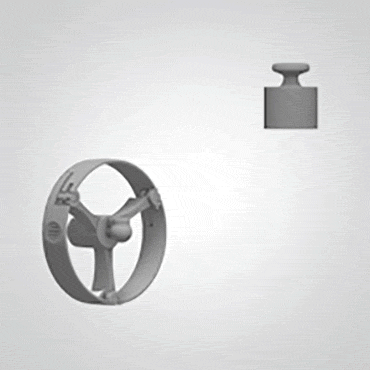

min. radius tekukan

Semua tipe triflex® R dinilai dengan radius tekukan minimum yang ditentukan. Ini memastikan bahwa baik kabel maupun selang tidak terlalu terjepit dan rusak sebagai akibatnya. Hal ini meningkatkan keandalan operasional aplikasi dan masa pakai kabel dan selang.

igus® teruji

pengujian tarik

Uji 3418: kekuatan putus

Pengujian kekuatan putus maksimum dalam radius. Min. Beban 217 N pada stop dog radius yang ekstrim, misalnya untuk TRC.40.058.

Contoh aplikasi

Palletizing robot

Dimensi robot terkecil juga memerlukan radius kontrol gerak yang paling rapat pada kabel. triflex® melindungi kabel dan selang karena radius tekuk minimum yang ditentukan

4... Stop dog torsi di setiap chain link

...meminimalkan beban torsi pada kabel

Rincian prinsip kerja

Kunci ganda

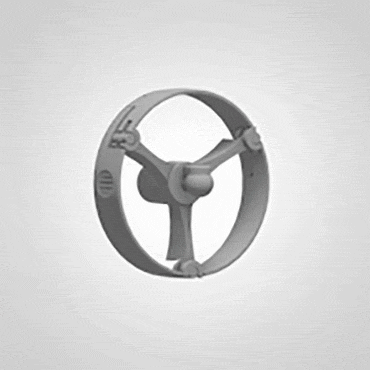

Stop dog torsi

Setiap chain link triflex® R memiliki penghentian torsi sekitar. +/-10°. Ini mendistribusikan torsi yang terjadi pada aplikasi robot di seluruh panjang chain dan meningkatkan masa pakai selang dan kabel.

igus® teruji

Uji torsi

Uji: Torsi

Lab igus® melakukan uji torsi pada triflex® R dan kabel, di mana triflex® R twisted dan "digulung"

Contoh aplikasi

Robot pengelasan

Gerakan twisting dan torsi yang kencang terjadi secara khusus pada kepala robot. Dalam hal ini, triflex® R membatasi twisting kabel dengan penghentian torsi yang ditentukan, dan mendistribusikan twisting pada panjang yang lebih besar. Ini meningkatkan masa pakai selang dan kabel.

5... Mekanisme flip terbuka (TRLF)

Membuka dan menutup dengan cepat

Rincian prinsip kerja

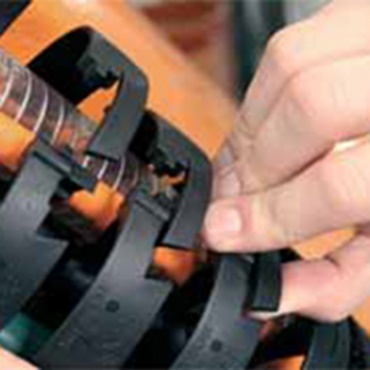

Kunci ganda Pembukaan dan penutupan sederhana dengan tangan atau dengan obeng. Sambungan yang aman dan shape-locked antara pembuka crossbar melengkung dan elemen struktural. Untuk memudahkan pengisian kabel dan selang bahkan dengan diameter besar!

igus® teruji

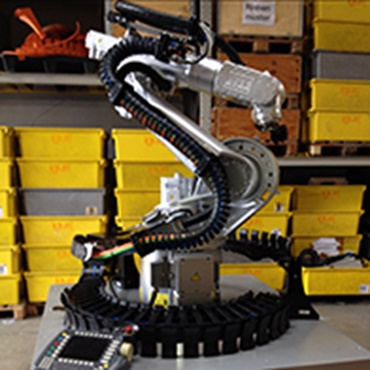

pengujian tarik TRLF. 65 pada robot uji igus® - pengaturan pengujian berbasis di lapangan memberikan keandalan produk yang maksimal.

Contoh aplikasi

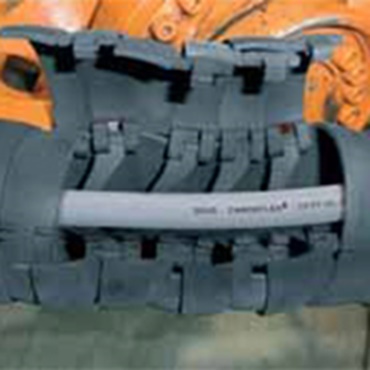

triflex® R TRLF - versi ringan - mudah dibuka dengan tangan atau dengan obeng

6... TRL dan TRLF – solusi desain yang efisien dan ringan

Rincian prinsip kerja

Kunci ganda Seri TRL 50% lebih ringan dan 58% lebih terjangkau daripada versi TRE yang sebanding. Hemat dua kali pada berat dan harga.

igus® teruji

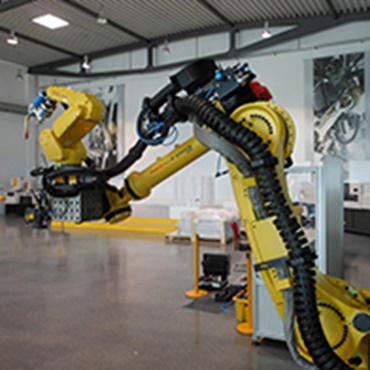

pengujian tarik igus® TRLF pada aplikasi sel uji Fanuc - sumbu 2-3

Contoh aplikasi

TRL dalam alat mesin - pengisian cepat - dan hemat biaya.

7... Sistem modular untuk pemendekan dan perpanjangan yang nyaman

... Tidak ada tali baja, pegas, atau sejenisnya

Rincian prinsip kerja

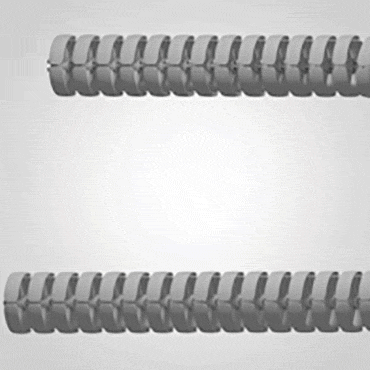

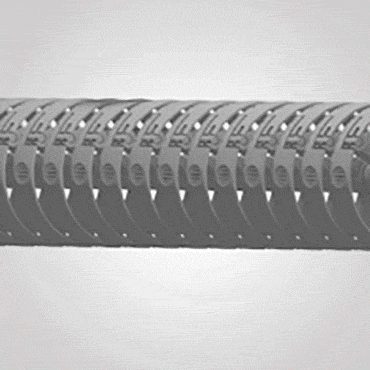

Perakitan/pembongkaran yang mudah

Perakitan/pembongkaran yang mudah

Karena desainnya yang modular, triflex® R dapat diperpanjang dan diperpendek sesuai permintaan. Ini memberikan fleksibilitas maksimum untuk instalasi apa pun.

igus® teruji

pengujian tarik

Contoh pemasangan

Tidak ada pemotongan tali baja, pegas, atau sejenisnya. Oleh karena itu, bagian cetakan injeksi diperpanjang dan dipersingkat "sesuai permintaan".

Contoh aplikasi

Handling robot

Seperti halnya pada igus® e-chains® konvensional, triflex® R e-chains® dapat diperpanjang/dipendekkan di lokasi "mana pun"

8... Rongga untuk pemisahan ideal untuk kabel dan selang

Partisi yang ditentukan untuk kabel dan selang

Rincian prinsip kerja

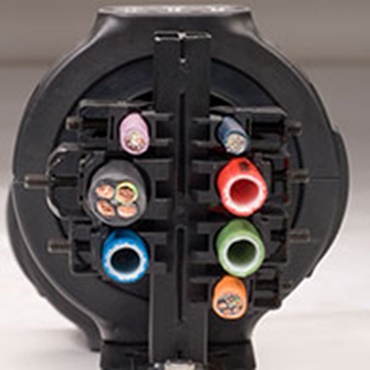

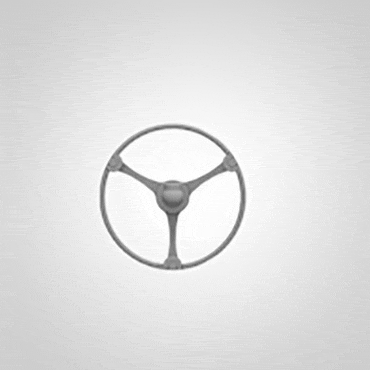

Kunci ganda TRL + TRLF memiliki sistem 3 house. Ini memungkinkan pemisahan yang ideal antara kabel, selang udara, dan lainnya

igus® teruji

pengujian tarik Pengisian dan penggantian kabel atau selang media yang sudah terpasang dengan mudah.

Contoh aplikasi

Untuk selang yang tebal dan kaku dan/atau banyak kabel

9... Pembukaan individu dari setiap rongga

Rincian prinsip kerja

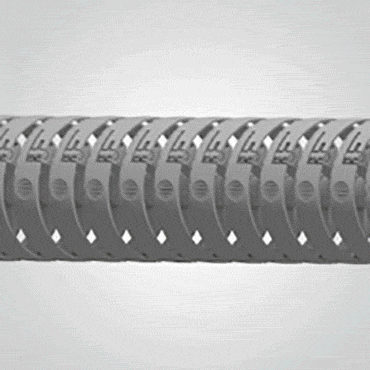

Kokoh Setiap rongga dapat dibuka secara independen satu sama lain. Ini sangat menyederhanakan pengisian dengan kabel dan selang.

igus® teruji

pengujian tarik

Uji: tes putaran

Ketahanan benturan dari triflex® R yang diisi dengan kabel diuji dalam tes putaran

Contoh aplikasi

Pemotong plasma 3D

Selain igus® triflex® TRE, e-chains® lainnya (E2/000, E4.1) dan pemandu linear drylin® (drylin® W) dipasang di pemotong plasma ini.

10... Mounting bracket standar dengan strain relief

... Strain relief yang andal dan cepat

Rincian prinsip kerja

Kunci ganda

Aksesoris modular

Mounting brackets dengan plates tiewrap strain relief tersedia untuk perakitan yang mudah. Hal ini memungkinkan kabel dan selang diregangkan dengan cepat dan nyaman dengan kabel tie wraps.

igus® teruji

pengujian tarik

Uji: Pengujian tarik

Pengujian kekuatan tarik pada plates tiewrap igus® dengan cable tie

Contoh aplikasi

Handling robot

Strain relieved yang andal, dan dipasang secara optimal pada robot karena link ekstensi.

11... Mounting bracket sebagai koneksi perantara

... Koneksi optimal ke robot

Rincian prinsip kerja

Aksesoris

Aksesoris

Dengan menggunakan mounting bracket ringan sebagai link ekstensi, TRL dan TRLF dapat diamankan/di strain relieved di lokasi mana pun. "light AE" untuk TRL dan TRLF - hemat biaya dan mudah dibuka hanya dengan obeng.

igus® teruji

pengujian tarik Kekuatan retensi link ekstensi

Contoh aplikasi

Robot

Strain relieved yang andal, dan dipasang secara optimal pada robot karena link ekstensi.

12...Alat konfigurasi robot

www.igus.co.id/quickrobot

... Hanya dengan beberapa klik untuk konfigurasi robot Anda

Rincian prinsip kerja

Kunci ganda

Alat online

konfigurasi peralatan robot igus® adalah alat konfigurasi untuk sistem suplai energi robot. Hanya dengan beberapa klik, konfigurasi yang cocok dapat dipilih untuk 79 model robot.
ke alat online

igus® teruji

pengujian tarik

Alat konfigurasi robot

Pemilihan jenis robot sesuai dengan manufaktur dan ukuran chain yang dibutuhkan sesuai dengan diameter

Komponen opsional yang dapat dipilih

Daftar komponen dibuat dalam format PDF

Opsi peralatan per sumbu dapat dipesan dengan mudah dengan satu nomor komponen.

Contoh aplikasi

Pemesanan yang disesuaikan

Memesan langsung secara online atau dengan daftar komponen.

13... Sejumlah kabel yang dapat twistable tersedia

www.igus.co.id/chainflex

... Lebih dari 100 kabel yang dapat twistable berbeda tersedia dari stok

Rincian prinsip kerja

Kunci ganda

CF.Robot

Kira-kira 100 kabel CFRobot yang berbeda tersedia dari stok tanpa biaya pemotongan dan jumlah minimum. Kami juga menyediakan konektor yang sepenuhnya dengan harnessed, atau sebagai sistem readychain® yang lengkap dan siap dipasang.

igus® teruji

pengujian tarik

Pengujian kabel

Semua kabel ROBOT chainflex® dalam sistem suplai energi triflex® R twisted setidaknya 3 juta kali dengan jarak bebas fixed point 1 m dan torsi ±180 °.

Contoh aplikasi

Lengkap dan terpercaya.

Robot triflex® R e-chain® yang sangat fleksibel dan kabel torsi chainflex® CF.Robot yang cocok dan tahan lama
