triflex® R - energy chain 3D

e-chain® untuk aplikasi robotika dan non-robotika dalam ruang tiga dimensi

Cari tahu di sini apa yang membuat TRC dan TRE dari seri triflex® R menjadi istimewa.

Rasakan pengalaman triflex® R dari setiap sudut

Mulai animasi dengan tombol Putar dan ubah sudut pandang dengan mouse

1... Desain "easy" TRE

Pengisian kabel dan selang secepat kilat berkat mekanisme "easy"

... pengisian mudah dengan "fallout safety" - cukup tekan kabel ke dalam the chain dengan ibu jari ... dapat memangkas waktu assembly hingga 80%

Rincian prinsip kerja

Kunci ganda

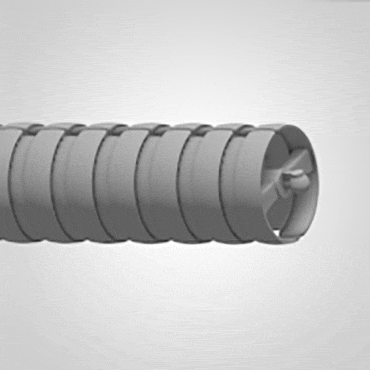

mekanisme pembukaan "easy"

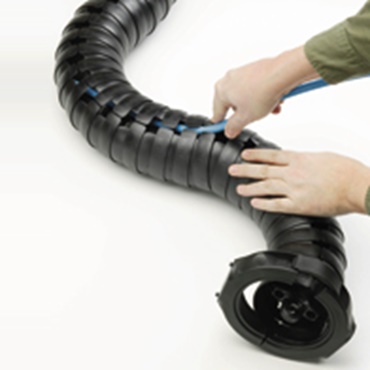

Kabel dan selang cukup ditekan ke dalam the chain menggunakan ibu jari Anda. Ini memotong waktu perakitan hingga 80%.

igus® teruji

pengujian tarik

Mengurangi waktu perakitan dan memangkas waktu hingga 80%

Waktu perakitan: Penyisipan 2 kabel Ø 6 dan 10 mm (kami dengan senang hati akan memberi Anda perincian tentang ini dan banyak pengujian lainnya)

Contoh aplikasi

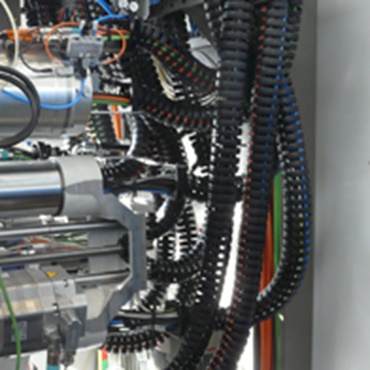

Mesin bubut multi-spindel CNC

Sejumlah triflex® R e-chains® pada mesin bubut multi-spindel CNC. Merakit kabel yang cepat karena mekanisme "easy"

2... Penyerapan kekuatan tarik yang tinggi karena mekanisme trailer

... Memungkinkan peringkat kekuatan tarik hingga 1000 N - kekuatan memutus meningkat beberapa kali lipat

Rincian prinsip kerja

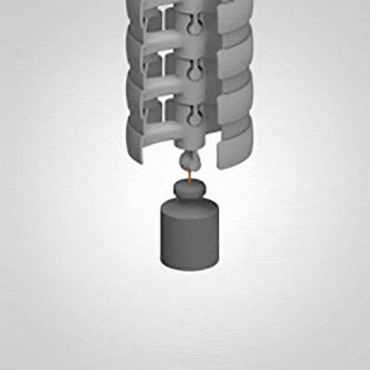

Prinsip trailer

Prinsip trailer

Karena mekanisme trailer khusus, triflex® R dapat menyerap kekuatan tarik yang tinggi.

igus® teruji

pengujian tarik

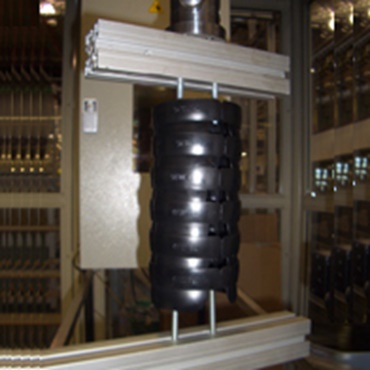

Uji 3602: uji kekuatan tarik

Uji kekuatan tarik dengan TRE.100.145 di lab igus®: kekuatan tarik sebesar 3846 N

Contoh aplikasi

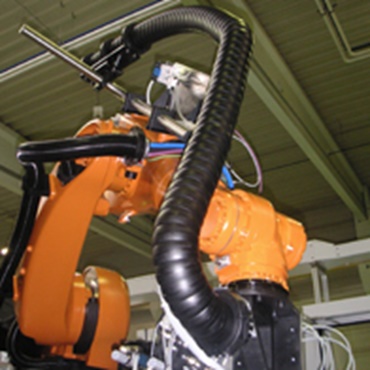

Robot pengelasan

Akselerasi tinggi dan perubahan arah adalah tipikal untuk gerakan robot. Links tetap menyatu berkat mekanisme trailer igus®.

3. Radius tikungan minimum yang ditentukan

Untuk maksimal. masa pakai kabel
Mencegah selang media agar tidak tertekuk

Rincian prinsip kerja

Kunci ganda

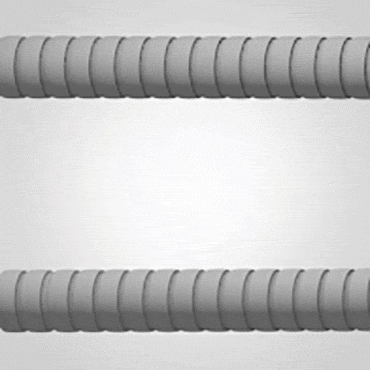

min. radius tekukan

Semua tipe triflex® R dinilai dengan radius tekukan minimum yang ditentukan. Ini memastikan bahwa baik kabel maupun selang tidak terlalu terjepit dan rusak sebagai akibatnya. Hal ini meningkatkan keandalan operasional aplikasi dan masa pakai kabel dan selang.

igus® teruji

pengujian tarik

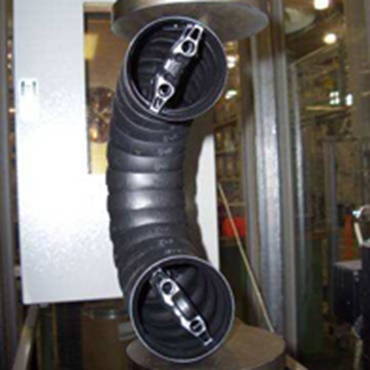

Uji 3418: kekuatan putus

Pengujian kekuatan putus maksimum dalam radius. Min. Beban 217 N pada stop dog radius yang ekstrim, misalnya untuk TRC.40.058.

Contoh aplikasi

Palletizing robot

Dimensi robot terkecil juga memerlukan radius kontrol gerak yang paling rapat pada kabel. triflex® melindungi kabel dan selang karena radius tekuk minimum yang ditentukan

4... Stop dog torsi di setiap chain link

Meminimalkan beban torsi pada kabel

Rincian prinsip kerja

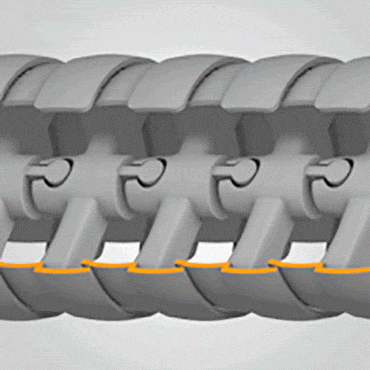

Kunci ganda

Stop dog torsi

Setiap chain link triflex® R memiliki penghentian torsi sekitar. +/-10°. Ini mendistribusikan torsi yang terjadi pada aplikasi robot di seluruh panjang chain dan meningkatkan masa pakai selang dan kabel.

igus® teruji

Uji torsi

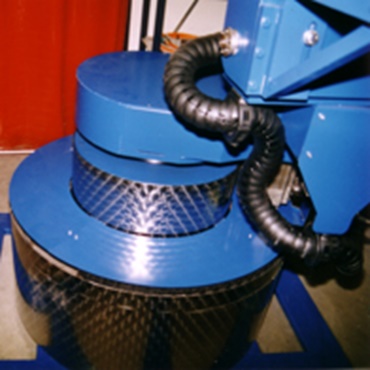

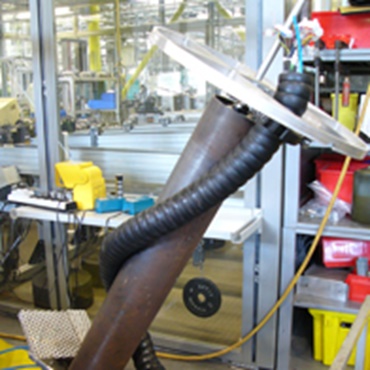

Uji: Torsi

Lab igus® melakukan uji torsi pada triflex® R dan kabel, di mana triflex® R twisted dan "digulung"

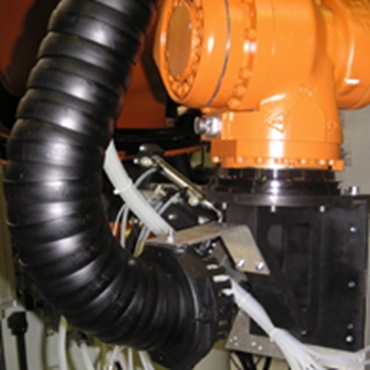

Contoh aplikasi

Robot pengelasan

Gerakan twisting dan torsi yang kencang terjadi secara khusus pada kepala robot. Dalam hal ini, triflex® R membatasi twisting kabel dengan penghentian torsi yang ditentukan, dan mendistribusikan twisting pada panjang yang lebih besar. Ini meningkatkan masa pakai selang dan kabel.

5... Desain "tertutup" TRC

Desain tertutup dan tahan chip

Rincian prinsip kerja

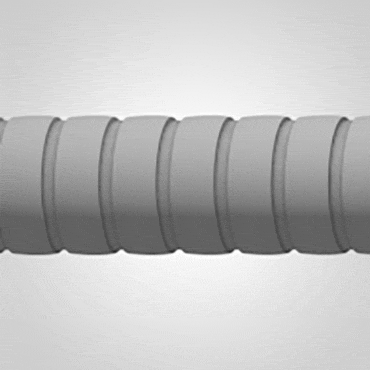

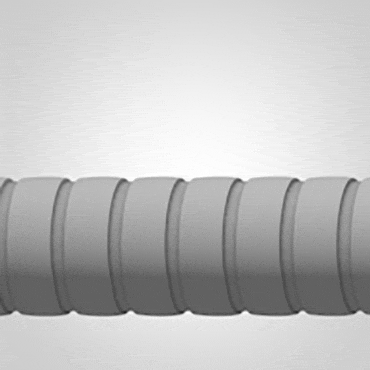

Kunci ganda

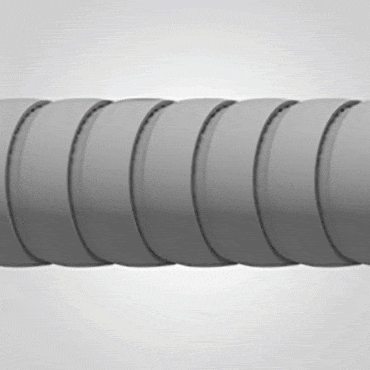

Desain tertutup

Konfigurasi TRC - "C" untuk tertutup - adalah versi rantai 3D tertutup. Versi ini tahan terhadap chip dan melindungi kabel dan selang dari media yang merusak.

igus® teruji

pengujian tarik

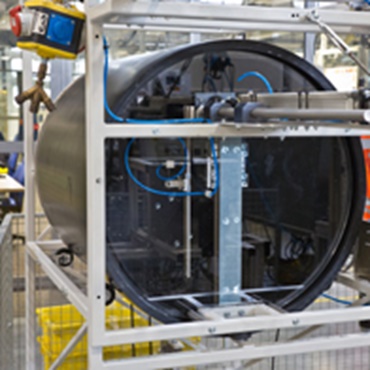

Uji: chip yang kencang

Kami menggunakan drum chip khusus untuk melakukan uji kekencangan pada banyak e-tubes igus®. Dengan menggunakan chips yang ditentukan (jumlah dan jenis), kami dapat membuat pernyataan yang andal untuk aplikasi mengontrol gerak.

Contoh aplikasi

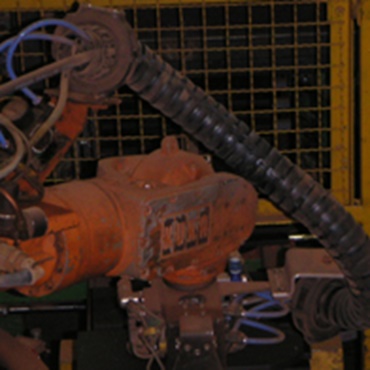

Pabrik ubin

Beban debu dan kotor yang signifikan pada palletising robot di pabrik ubin. triflex® R e-chains® tidak hanya harus kencang, tetapi juga tahan terhadap debu abrasif.

6... Di luar radius tekukan stop dogs

... untuk stabilitas maksimum

Rincian prinsip kerja

Kunci ganda

Stop dogs eksterior

Di luar radius lentur stop dogs memberikan maks. stabilitas radius, dan andal dalam melindungi kabel dan selang.

igus® teruji

pengujian tarik

Uji 3242: Beban putus

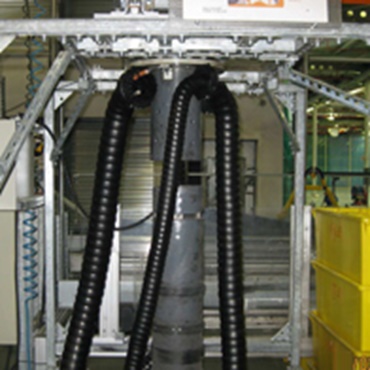

Kami juga menguji ketahanan stop dogs luar di laboratorium igus®

Contoh aplikasi

triflex

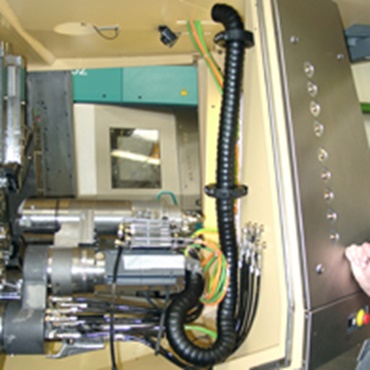

Machine tools

Untuk melindungi kabel agar tidak putus dan menjaga bagian dalam bebas dari tepi yang mengganggu, stop-dogs radius tekukan harus berada di luar dan sangat stabil.

7... Sistem modular untuk pemendekan dan perpanjangan yang nyaman

... Tidak ada tali baja, pegas, atau sejenisnya

Rincian prinsip kerja

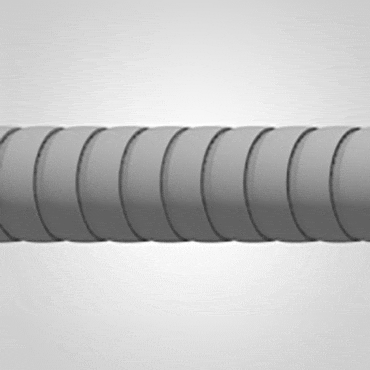

Perakitan/pembongkaran yang mudah

Perakitan/pembongkaran yang mudah

Berkat desain modular, triflex® R dapat diperpanjang atau diperpendek sesuai kebutuhan. Ini memberikan fleksibilitas maksimum tidak peduli bagaimana itu diinstal.

igus® teruji

pengujian tarik

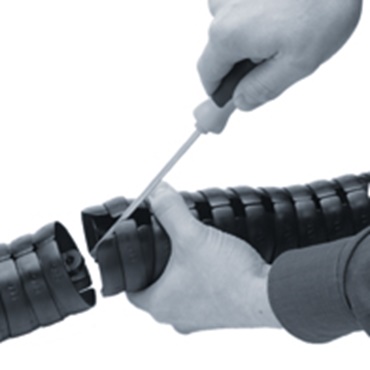

Contoh pemasangan

Tidak ada pemotongan tali baja, pegas, atau sejenisnya. Oleh karena itu, bagian cetakan injeksi diperpanjang dan dipersingkat "sesuai permintaan".

Contoh aplikasi

triflex

Handling robot

Seperti halnya igus® e-chains® konvensional, triflex® R e-chains® dapat diperpanjang atau diperpendek di "setiap" titik the chain.

8... Juga tersedia sebagai versi ESD

... Untuk aplikasi EX

Rincian prinsip kerja

Kunci ganda

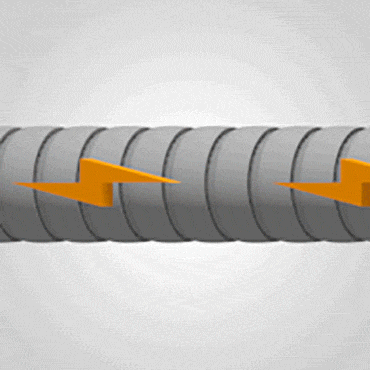

Bahan konduktif, igumid ESD

Untuk area proteksi ESD atau E, varian TRE+TRC juga tersedia dalam bahan "konduktif". Kelelahan dan pengujian di banyak aplikasi.

igus® teruji

pengujian tarik

Uji 3337: resistansi listrik

Bahkan setelah 500.000 siklus, resistansi listrik dari seri yang diuji di sini, yaitu seri TRC.40.058.0.ESD, masih 70 MOhm

Contoh aplikasi

triflex

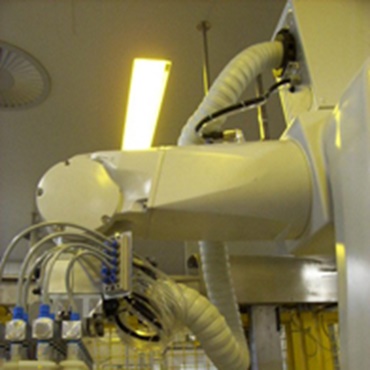

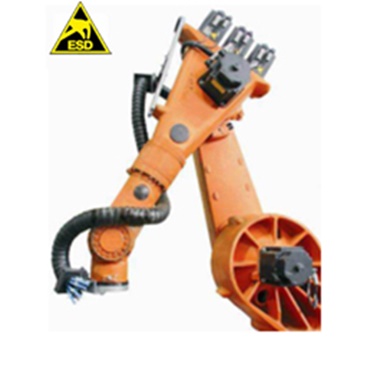

Robot medis

Di banyak bidang industri, fokusnya adalah pada persyaratan yang sangat berbeda. Dari perlindungan EX hingga kesesuaian untuk digunakan dalam clean rooms

9... Tahan benturan, kokoh, tahan abrasi

... Bahan plastik elastis namun tahan benturan dari Poliamida

Rincian prinsip kerja

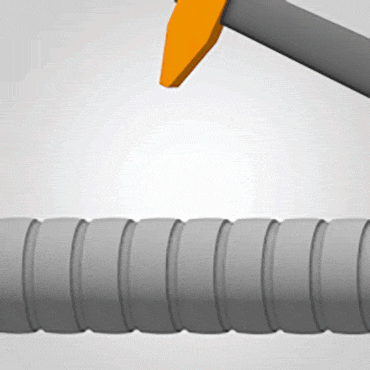

Kokoh

Kokoh

Versi TRE/TRC cocok untuk aplikasi yang menuntut pada robot. Mereka telah membuktikan nilai mereka di lingkungan yang keras selama bertahun-tahun.

igus® teruji

pengujian tarik

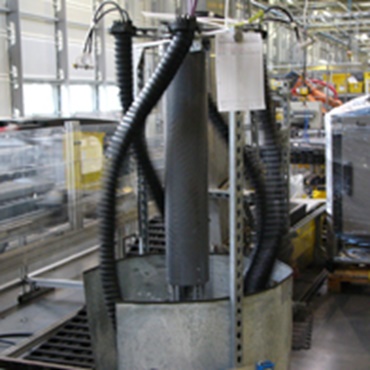

Uji: tes putaran

Ketahanan benturan dari triflex® R yang diisi dengan kabel diuji dalam tes putaran

Contoh aplikasi

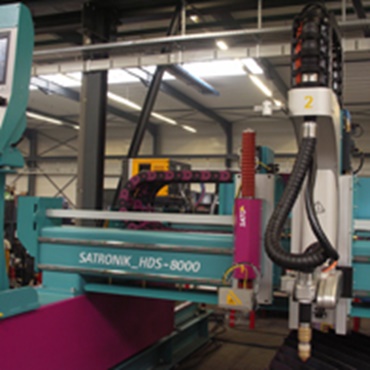

Pemotong plasma 3D

Selain igus® triflex® TRE, e-chains® lainnya (E2/000, E4.1) dan pemandu linear drylin® (drylin® W) dipasang di pemotong plasma ini.

10... Mounting bracket standar dengan strain relief

... Strain relief yang andal dan cepat

Rincian prinsip kerja

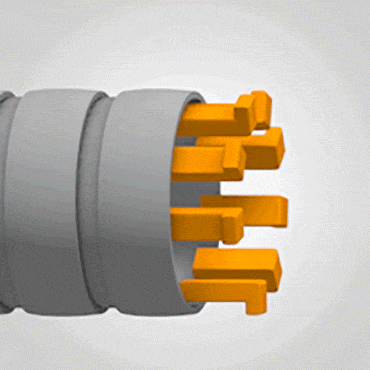

Kunci ganda

Aksesoris modular

Mounting brackets dengan plates tiewrap strain relief tersedia untuk perakitan yang mudah. Hal ini memungkinkan kabel dan selang diregangkan dengan cepat dan nyaman dengan kabel tie wraps. Mounting brackets dibuka dan ditutup dengan tangan.

igus® teruji

pengujian tarik

Uji: Pengujian tarik

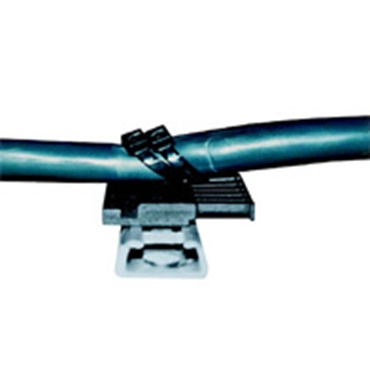

Pengujian kekuatan tarik pada plates tiewrap igus® dengan cable tie

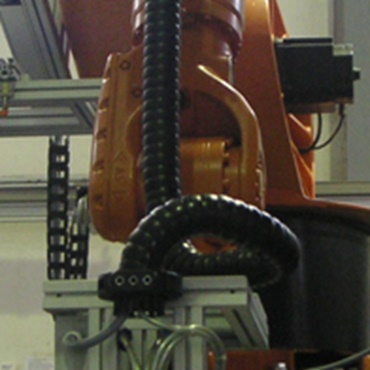

Contoh aplikasi

Handling robot

Strain relieved yang andal, dan dipasang secara optimal pada robot karena link ekstensi.

11... Mounting bracket sebagai koneksi perantara

... Koneksi optimal ke robot

Rincian prinsip kerja

Aksesoris

Aksesoris

Dengan menggunakan mounting bracket sebagai link ekstensi, triflex® R e-chains® dapat diamankan/di strain relieved di lokasi mana pun.

igus® teruji

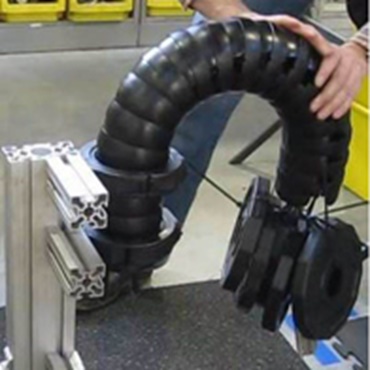

pengujian tarik Kekuatan retensi link ekstensi

Contoh aplikasi

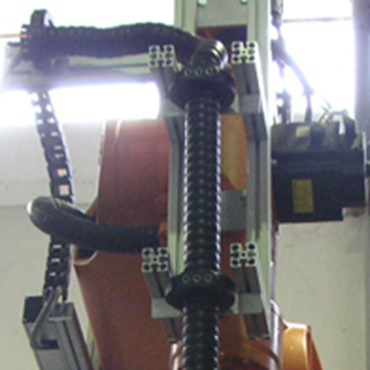

Robot

Strain relieved yang andal, dan dipasang secara optimal pada robot karena link ekstensi.

12...Alat konfigurasi robot

www.igus.co.id/quickrobot

Hanya dengan beberapa klik ke peralatan robot Anda

Rincian prinsip kerja

Kunci ganda

Alat online

konfigurasi peralatan robot igus® adalah alat konfigurasi untuk sistem suplai energi robot. Hanya dengan beberapa klik, konfigurasi yang cocok dapat dipilih untuk 79 model robot.
ke alat online

igus® teruji

pengujian tarik

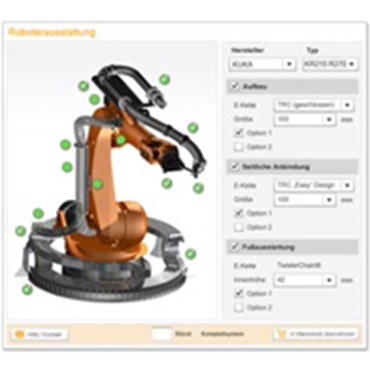

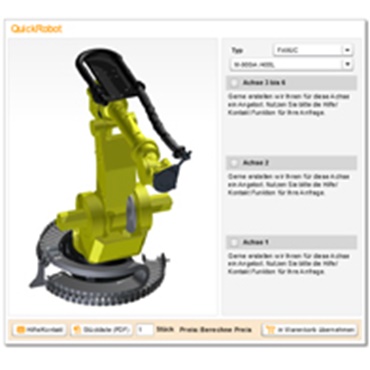

Alat konfigurasi robot

Pemilihan jenis robot sesuai dengan manufaktur dan ukuran chain yang dibutuhkan sesuai dengan diameter

Komponen opsional yang dapat dipilih

Daftar komponen dibuat dalam format PDF

Opsi peralatan per sumbu dapat dipesan dengan mudah dengan satu nomor komponen.

Contoh aplikasi

Pemesanan yang disesuaikan

Memesan langsung secara online atau dengan daftar komponen.

13... Sejumlah kabel yang dapat twistable tersedia

www.igus.co.id/chainflex

... Lebih dari 100 kabel yang dapat twistable berbeda tersedia dari stok

Rincian prinsip kerja

Kunci ganda

CF.Robot

Kira-kira 100 kabel CFRobot yang berbeda tersedia dari stok tanpa biaya pemotongan dan jumlah minimum. Kami juga menyediakan konektor yang sepenuhnya dengan harnessed, atau sebagai sistem readychain® yang lengkap dan siap dipasang.

igus® teruji

pengujian tarik

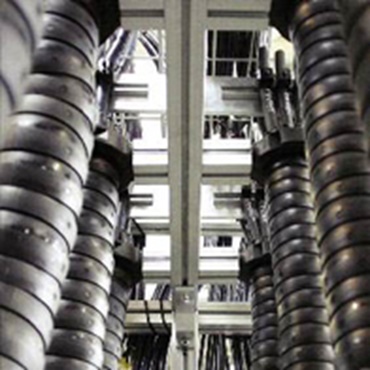

Pengujian kabel

Semua kabel ROBOT chainflex® dalam sistem suplai energi triflex® R twisted setidaknya 3 juta kali dengan jarak bebas fixed point 1 m dan torsi ±180 °.

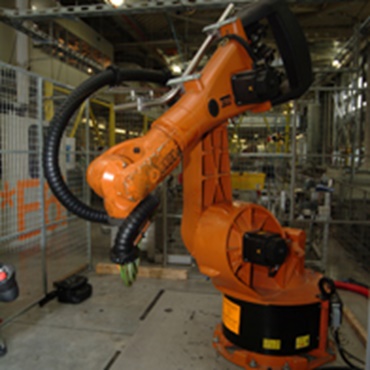

Contoh aplikasi

Lengkap dan terpercaya.

Robot triflex® R e-chain® yang sangat fleksibel dan kabel torsi chainflex® CF.Robot yang cocok dan tahan lama

14. Pemantauan kondisi cerdas

i.Sense TR.B dari smart plastics

Mencegah kegagalan yang tidak direncanakan dan biaya downtime yang tinggi, bahkan pada robot multi-axis dan industri

Bagaimana cara kerjanya

Sensor i.Sense TR.B terhubung langsung ke sistem kontrol pelanggan PLC - tanpa biaya perangkat lunak tambahan. Jika chain link putus, sistem akan mendeteksi perubahan panjang tali yang dipasang pada chain dan karenanya dapat mengirimkan sinyal digital ke sistem kontrol.

diuji oleh igus®

Uji tarik Rangkaian pengujian yang sedang berlangsung di laboratorium pengujian  terbesar di industri untuk sistem transmisi energi dinamis pada robot industri

Contoh aplikasi

Robot e-chain® triflex® R yang sangat fleksibel, kabel torsi yang cocok dan tahan lama, chainflex® CF.Robot, dan pemantauan kondisi cerdas i.Sense TR.B.
Berita smart plastics 2023: i.Sense TR.B - Pemantauan kondisi untuk chains triflex® R 3D

Pesan sampel

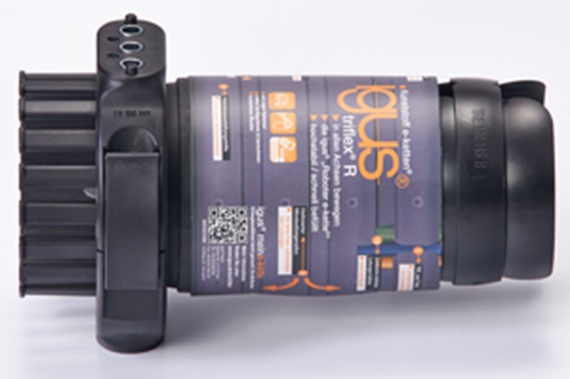

TRE sleeve
