Dinamika yang mengesankan: Rantai energi dalam produksi perangkap tikus

• Apa yang dibutuhkan: rantai energi dengan kabel yang sudah dirakit sebelumnya
• Persyaratan: Desain yang ringkas, kemungkinan perpindahan untuk perawatan, daya tahan pada akselerasi & kecepatan tinggi
• Produk: e-chain® seri 1500, 2500, 3500, E2.15, E2.38, B15, siap pakai® Hybrid yang cocok untuk Beckhoff
• Industri: Produksi elemen pengendalian hama
• Sukses untuk pelanggan: Pengembangan bersama untuk desain yang paling efisien, optimalisasi untuk perawatan yang paling sederhana dan konsumsi ruang minimum sistem.

Tentang aplikasi:

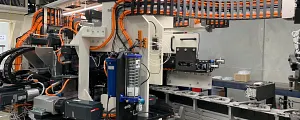

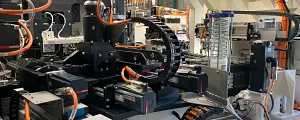

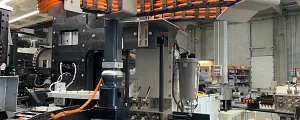

Aplikasi ini adalah lini produksi untuk produksi massal perangkap tikus. Dimulai dari bahan baku seperti balok kayu yang sudah dipotong sebelumnya dan gulungan kawat, sistem ini memiliki kemampuan untuk membuat dan merakit semua elemen perangkap dalam siklus kerja 1,5 detik per bagian, di samping kapasitas produksinya yang sangat tinggi dan konstan. Kecepatan 2.100 mm/detik dan akselerasi 26.000 mm/detik² dapat dicapai.

Mesin produksi dipasang di pabrik di Pennsylvania, AS. Saat mendesainnya, fokusnya harus pada kebutuhan ruang. Ruang terbatas yang tersedia memerlukan implementasi yang seringkas mungkin. Aksesibilitas untuk pekerjaan pemeliharaan juga penting dan tidak bisa dibatasi. Untuk alasan ini, solusi dicari agar operator alat berat dapat bekerja senyaman mungkin; untuk memungkinkan hal ini, berbagai stasiun alat berat harus dapat dibawa ke posisi pemeliharaan. Tantangan lainnya adalah kecepatan tinggi yang dialami beberapa rantai energi, seperti sistem gantry. Sistem ini bertanggung jawab atas penyediaan kayu gelondongan dan pergerakannya selama proses kerja.

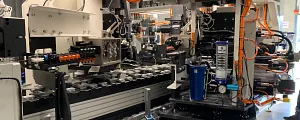

Untuk mencapai waktu siklus yang dibutuhkan oleh pelanggan akhir, pengontrol cam elektronik "" dikembangkan untuk menghubungkan lebih dari 80 servomotor yang digunakan. Setiap stasiun sistem harus dibawa ke posisi pemeliharaan masing-masing. Untuk melakukan hal ini, sejumlah besar kabel servo, selang untuk elemen pneumatik dan selang untuk sistem pelumasan otomatis harus dirutekan dalam rantai energi. Kemampuan untuk memindahkan stasiun yang dibuat dengan cara ini berkontribusi pada penghematan biaya yang signifikan dan peningkatan efisiensi secara umum (selain pengoperasian desain yang sekarang nyaman). Nilai tambah lainnya adalah pengembangan bersama sistem produksi, yang sekarang jauh lebih ringkas dan karena itu hanya membutuhkan sedikit ruang - sejalan dengan tata letak sistem pelanggan. Parameter kecepatan dan akselerasi linier juga dicapai berkat rantai energi, yang disesuaikan dengan aplikasi.
