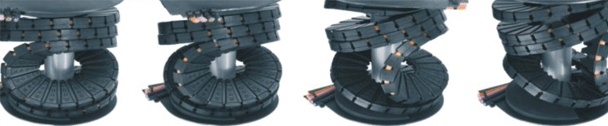

twisterband - gerakan berputar di ruang yang sangat kecil

Ringkas, modular, hemat biaya, dapat diputar hingga 7.000°*

Gerakan berputar dalam ruang yang sangat kecil - 20 kali mengelilingi porosnya sendiri Dengan twisterband igus yang sangat ringkas, rotasi dapat dilakukan secara hemat biaya dengan keausan rendah dan sedikit perawatan, bahkan di ruang terbatas, di mana energi, data, dan media masih dapat dipasok dengan andal.
  • 7.000°* dan lebih banyak gerakan rotasi secara horizontal dan hingga 3.000° pada posisi pemasangan vertikal
  • Kecepatan berputar hingga 180°/dtk dimungkinkan
  • Ringkas, modular, dan ringan
  • Strips dapat dipersingkat sesuai kebutuhan
  • Ruang instalasi minimum dan sangat pas di sekitar sumbu putar
  • Dapat digunakan dengan andal di berbagai posisi pemasangan (horizontal, vertikal, terbalik)
  • Hemat biaya
  • Pengisian mudah
  • Ideal dalam kombinasi dengan kabel chainflex untuk gerakan berputar di ruang pemasangan yang sangat terbatas.
  • Lima ukuran tersedia
Buka konfigurator CAD

Ringkasan ukuran

Gambaran ukuran twisterband

Perhitungan: jumlah strip tergantung pada sudut rotasi

(harap selalu mengumpulkan jumlah strip)

TB12: XX ≈ Sudut rotasi/360 + 2
  • Contoh: XX ≈ 1200°/360 + 2
  • Hasil: XX ≈ 6 strip
TB20: XX ≈ Sudut rotasi/340 + 2
  • Contoh: XX ≈ 1200°/340 + 2
  • Hasil: XX ≈ 6 strip
TB29: XX ≈ Sudut rotasi/180 + 2
  • Contoh: XX ≈ 720°/180 + 2
  • Hasil: XX ≈ 6 strip
TB30: XX ≈ Sudut rotasi/180 + 2
  • Contoh: XX ≈1200°/180 + 6
  • Hasil: XX ≈ 13 strip

    twisterband TB12.23.9.XX.01.0

    Sudut rotasi
    [°]    		Lebar dalam
    [mm]    		Tinggi dalam
    [mm]    		X1 bagian dalam
    ruang instalasi mesin    		X2 bagian luar
    ruang instalasi mesin    		R min.
    [mm]    		R maks.
    [mm]    		Diameter kabel
    d1 maks. [mm]    		Sistem pembukaan
    360 - 72002394014024357desain "easy"

    Rotation angle [°]:



    twisterband TB20.44.12.XX.01.0

    Sudut rotasi
    [°]    		Lebar dalam
    [mm]    		Tinggi dalam
    [mm]    		X1 bagian dalam
    ruang instalasi mesin    		X2 bagian luar
    ruang instalasi mesin    		R min.
    [mm]    		R maks.
    [mm]    		Diameter kabel
    d1 maks. [mm]    		Sistem pembukaan
    340 - 714044125022034579desain "easy"

    Rotation angle [°]:



    twisterband TB20.44.18.XX.01.0

    Sudut rotasi
    [°]    		Lebar dalam
    [mm]    		Tinggi dalam
    [mm]    		X1 bagian dalam
    ruang instalasi mesin    		X2 bagian luar
    ruang instalasi mesin    		R min.
    [mm]    		R maks.
    [mm]    		Diameter kabel
    d1 maks. [mm]    		Sistem pembukaan
    340 - 7140441850220345714mengunci

    Rotation angle [°]:



    twisterband TB29.27.22.XX.01.0

    Sudut rotasi
    [°]    		Lebar dalam
    [mm]    		Tinggi dalam
    [mm]    		X1 bagian dalam
    ruang instalasi mesin    		X2 bagian luar
    ruang instalasi mesin    		R min.
    [mm]    		R maks.
    [mm]    		Diameter kabel
    d1 maks. [mm]    		Sistem pembukaan
    340 - 6802722200320698217mengunci

    Rotation angle [°]:



    twisterband TB30.75.22.XX.01.0

    Sudut rotasi
    [°]    		Lebar dalam
    [mm]    		Tinggi dalam
    [mm]    		X1 bagian dalam
    ruang instalasi mesin    		X2 bagian luar
    ruang instalasi mesin    		R min.
    [mm]    		R maks.
    [mm]    		Diameter kabel
    d1 maks. [mm]    		Sistem pembukaan
    180 - 3420752290330447717mengunci

    Rotation angle [°]:



    Petunjuk pemasangan

    Anda dapat menemukan petunjuk pemasangan untuk twisterband di sini.
    twisterband petunjuk pemasangan

    Contoh aplikasi

    twisterband di bidang industri yang sangat beragam
    Contoh aplikasi twisterband

    Laboratorium uji

    Lihat di laboratorium uji kami untuk energy chain.
    Ke laboratorium uji untuk energy chain

    Properti khusus dari twisterband



    twisterband Engsel film: akses mudah dan pengisian cepat dengan kabel dan selang (TB20.44.18, TB30)
    twisterband Sebagai aturan praktis, sudut rotasi maksimum adalah: untuk setiap engsel 180° = 360° lebih banyak rotasi
    twisterband Poros pusat harus dipasang untuk sudut orientasi horizontal rotasi di atas 1500°
    twisterband igus twisterband: ruang pemasangan yang sangat kecil, sangat pas di sekitar sumbu putar
    twisterband Ringkas, modular, dan hemat biaya - Horizontal: 7.000°* dan lebih feasible, gerakan rotary vertikal hingga 3.000° di ruang terkecil
    twisterband Dapat digunakan di berbagai posisi pemasangan: di sini, horizontal 7.000°* dan lebih banyak gerakan rotary di ruang yang sangat kecil. Kompensasi panjang terbatas dimungkinkan
    twisterband HD

    twisterband HD

    • Bahkan lebih kuat
    • Bahkan masa pemakaian lebih lama
    • Rotary movement hingga 7.000 derajat* di ruang yang sangat kecil
    • Maks. kecepatan putar: 180°/s
    • Untuk routing kabel listrik dan fibre optic serta saluran pneumatic dalam satu sistem
    Untuk twisterband HD
    *Gerakan rotary hingga 3.600° dapat dipesan dari stok. Dari 3.600°, silakan hubungi perwakilan igus Anda.
    Siap dikirim dalam 10 - 14 hari kerja
    Waktu pengiriman sesuai permintaan
